CMOS kamery série C0 a C1
 Série kamer C0 a C1 s CMOS senzory s globální závěrkou byla navržena jako malé, lehké kamery pro snímání Měsíce a planet a také pro automatickou pointaci montáží dalekohledů. S použitím správné kalibrace snímků ale tyto kamery také poskytují překvapivě dobré výsledky při získávání zkušeností se snímáním objektů hlubokého nebe. Odezva použitých CMOS snímačů na světlo je lineární až téměř k bodu saturace, kamery C0 a C1 se tedy mohu uplatnit i některých méně náročných vědeckých měřeních např. při výzkumu proměnných hvězd.

Kamery C0 a C1 sdílí většinu vlastností, jako jsou použité senzory, USB rozhraní, autoguider port, atd. Na první pohled, jediný rozdíl mezi oběma řadami je jen jejich velikost.

Kamery C0

Kamery C0

Ale větší rozměry modelů C1 dovolují přidání několika vlastností, které nejsou u kamer C0 k dispozici, jako je chladicí ventilátor a závitové otvory pro upevnění kamery.

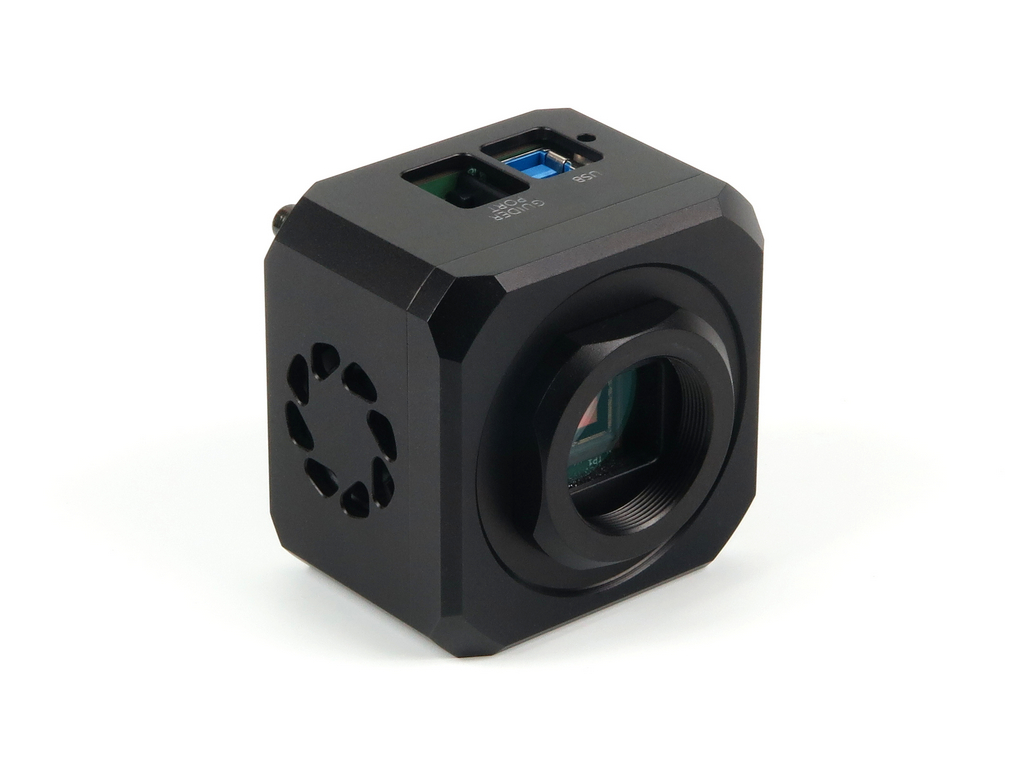

Kamery C1

Kamery C1

Vlastnost C0 C1
Rozměry 50 × 50 × 40,4 mm 57 × 57 × 46,4 mm
Hmotnost 115 g 170 g
Chladicí ventilátor Ne Ano
Stativový a metrické závity Ne Ano

Poznámka:

Rozměry a hmotnost kamer C1 je platná pro kamery C1 verze 3. Dřívější C1 verze 1 a 2 jsou mírně delší a hmotnější. Více detailů je v kapitole Mechanické Specifikace.

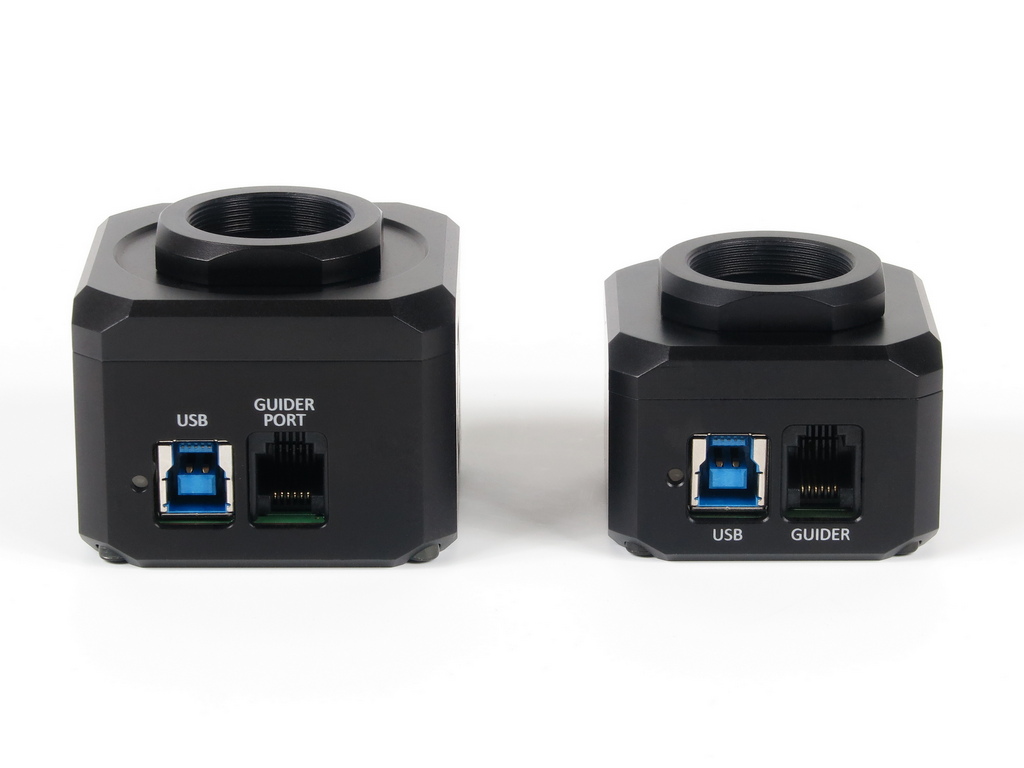

Srovnání kamer C0 (vlevo) a C1 (vpravo)

Srovnání kamer C0 (vlevo) a C1 (vpravo)

Kamery C0 a C1 jsou vybaveny CMOS snímači Sony IMX s globální závěrkou a čtvercovými pixely velikosti 3,45 × 3,45 μm. Jednotlivé modely se liší pouze rozlišením.

Všechny použité senzory jsou vybaveny tzv. „globální závěrkou“. To znamená, že všechny pixely obrazu jsou exponovány ve stejný čas, na rozdíl od senzorů s tzv. „rolující závěrkou“, které exponují jednotlivé řádky obrazu jeden po druhém. Pro dlouhé expozice statických objektů v tom není rozdíl, ale při snímání pohybujících se objektů krátkými časy způsobují senzory s rolující závěrkou deformace obrazu.

K dispozici jsou dvě řady kamer C1, lišící se dynamickými rozsahy (bitovou hloubkou digitalizovaných pixelů):

  • Kamery C1 se senzory Sony IMX podporujícími 8 a 12 bitovou digitalizaci. Protože každý 12 bitový pixel zabere při přenosu do PC dva byte, stažená 12 bitového snímku zabere delší čas než stažení 8 bitového snímku. Maximální FPS je v 8 bitovém módu podstatě vyšší.

  • Kamery C1 se senzory Sony IMX podporujícími jen 12 bitovou digitalizaci. Pro dlouhé expozice (astronomická fotografie, vědecký výzkum) je vždy používána přesnější 12 bitová digitalizace a nižší doba stažení snímku v 8 bitovém módu tak jako tak není využívána. Jestliže jsou všechny ostatní parametry kamer stejné (rozměry senzoru, rozlišení, velikost pixelu, šum, …), nižší cena těchto kamer tak může být velice atraktivní.

Kamery C1 s 8 bitovou i 12 bitovou digitalizací:

Model CMOS senzor Rozlišení Velikost pixelu Plocha snímače
C1-1500 IMX273 1456 × 1088 pixelů 3,45 × 3,45 μm 5,02 × 3,75 mm
C1-3000 IMX252 2064 × 1544 pixelů 3,45 × 3,45 μm 7,12 × 5,33 mm
C1-5000 IMX250 2464 × 2056 pixelů 3,45 × 3,45 μm 8,50 × 7,09 mm
C1-12000 IMX253 4112 × 3008 pixelů 3,45 × 3,45 μm 14,19 × 10,38 mm

Kamery C1 s pouze 12 bitovou digitalizací:

Model CMOS senzor Rozlišení Velikost pixelu Plocha snímače
C1-3000A IMX265 2064 × 1544 pixelů 3,45 × 3,45 μm 7,12 × 5,33 mm
C1-5000A IMX264 2464 × 2056 pixelů 3,45 × 3,45 μm 8,50 × 7,09 mm
C1-12000A IMX304 4112 × 3008 pixelů 3,45 × 3,45 μm 14,19 × 10,38 mm

Poznámka:

Kamery s pouze 12 bitovým módem jsou označeny písmenem A, následujícím za číslem modelu. Například pokud C1-3000 označuje kameru s 8 i 12 bitovou digitalizací, C1-3000A je označení kamery s pouze 12 bitovou digitalizací. Všechny ostatní parametry jsou stejné.

Kamery C0 a C1 jsou navrženy pro spolupráci s řídicím počítačem (PC). Na rozdíl od např. digitálních fotoaparátů, které pracují nezávisle na počítači, vědecké kamery obvykle vyžadují počítač pro řízení práce, stahování, zpracování a ukládání snímků atd. K ovládání kamery je zapotřebí počítač, který:

  1. Je kompatibilní se standardem PC a provozuje moderní 32 nebo 64 bitový operační systém Windows.

  2. Je kompatibilní se standardem PC a provozuje 32 nebo 64 bitový operační systém Linux.

    Poznámka:

    K dispozici jsou ovladače pro 32 bitové i 64 bitové systémy Linux, ale program pro ovládání kamer a zpracování snímků SIPS, dodávaný spolu s kamerami, vyžaduje operační systém Windows.

  3. Podporovány jsou také počítače Apple Macintosh s procesory x64.

    Poznámka:

    Na počítačích Mac jsou v současné době podporovány jen některé aplikace.

Kamery C1 používají ke spojení s řídicím PC rozhraní USB 3.0, pracujícím na rychlosti 5 Gbps. Jsou ale také kompatibilní s rozhraním a kabely USB 2.0.

Alternativně je možné použít rozhraní Moravian Camera Ethernet Adapter. Tento adaptér dokáže připojit až 4 kamery série Cx (s CMOS snímači) nebo Gx (s CCD snímači) a nabízí 1 Gbps a 10/100 Mbps rozhraní Ethernet pro přímé spojení s řídicím počítačem. Protože počítač pak s kamerami komunikuje protokolem TCP/IP, je možné do cesty vložit např. WiFi most nebo jiné síťové zařízení.

Tip:

USB standard nedovoluje použití USB kabelů delších než asi 5 metrů a USB 3.0 kabely jsou ještě kratší, aby bylo možné dosáhnout velmi vysoké přenosové rychlosti. Na druhé straně komunikační protokol TCP/IP, použitý ke spojení s kamerou přes síť Ethernet, je směrovatelný, tedy vzdálenost mezi kamerou a řídicím počítačem může být prakticky neomezená.

Kamery C0 a C1 nepotřebují k práci žádný další zdroj energie, jsou napájeny přes USB rozhraní z řídicího počítače.

Poznamenejme, že kamera musí být připojena k nějakému optickému systému (např. k dalekohledu), aby mohla vracet snímky. Kamera dokáže exponovat dlouhou dobu, nezbytnou k zachycení velmi slabých objektů. Pokud má být kamera používána s dalekohledem, musí být celá sestava dalekohledu a montáže schopná plynule sledovat objekt po obloze během dlouhých expozic.

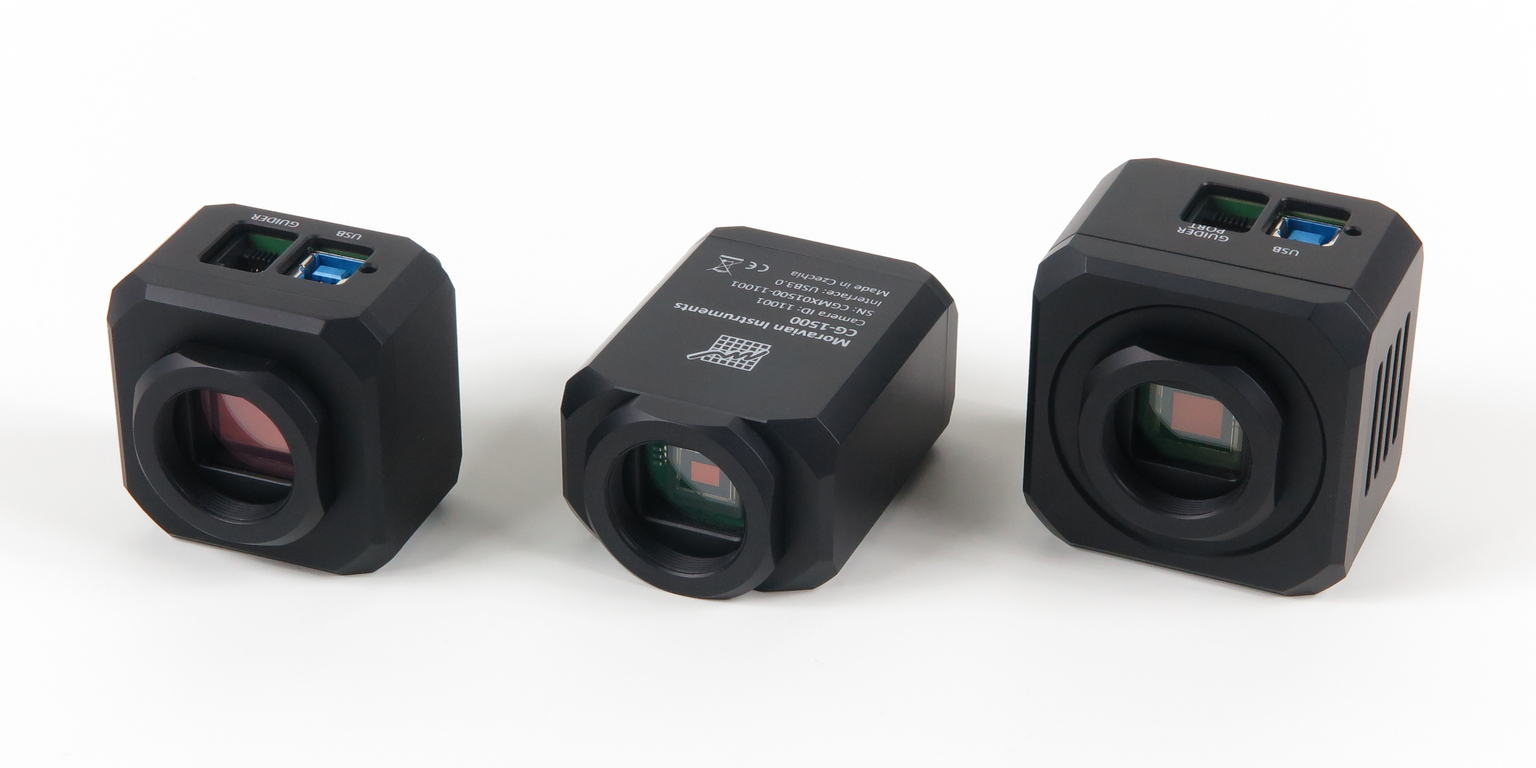

Systém kamer C0 a C1

Komponenty systému kamer C0 a C1 zahrnují:

  1. Kamera C0 s CS-mount adaptérem

  2. Kamera C1 s CS-mount adaptérem

  3. Kamera C0 s kombinovaným adaptérem T-závit (M42×0.75) a CS-mount

  4. Kamera C1 s kombinovaným adaptérem T-závit (M42×0.75) a CS-mount

  5. Adaptér pro standard 1,25” okulárových výtahů

  6. Krátký (10 mm) adaptér 1,25", určený pro použití s OAG

  7. Off-Axis Guider adaptér (OAG) pro chlazené kamery C1+ a C2.

    Poznámka:

    Zde ukázaný OAG není skutečně součástí systému kamer C0/C1. Je určen pro kamery a pouze dovoluje použití kamer C0 a C1 pro automatickou pointaci.

    Aby kamera C0 nebo C1 mohla pracovat s OAG, je nutné použít variantu s CS-mount adaptérem. Kamera C0 nebo C1 vybavená adaptérem T-závit není s OAG kompatibilní.

    Kamery C0 a C1 jsou také kompatibilní s většími OAG adaptéry pro větší kamery C3/C4 a C5, které zde nejsou ukázány.

  8. Prodlužující adaptér se závitem M48 × 0,75 a vzdáleností ohniskové roviny 55 mm

  9. Prodlužující adaptér se závitem M42 × 0,75 a vzdáleností ohniskové roviny 55 mm (standardní T-závit adaptér)

  10. Adaptér pro objektivy Canon EOS

  11. Adaptér pro objektivy Nikon

Verze kamer C1

Kamery C1 prošly několika inovačními cykly. Verze 1 a 2 se liší pouze interně a navenek jsou pro uživatele nerozlišitelné. Třetí iterace kamer C1 ale dovolila kamery zkrátit o 7 mm a odlehčit o 45 g. Kromě menšího a lehčího těla kamer ale všechny další vlastnosti (použité senzory, USB a autoguider rozhraní, časy stažení, …) zůstávají stejné.

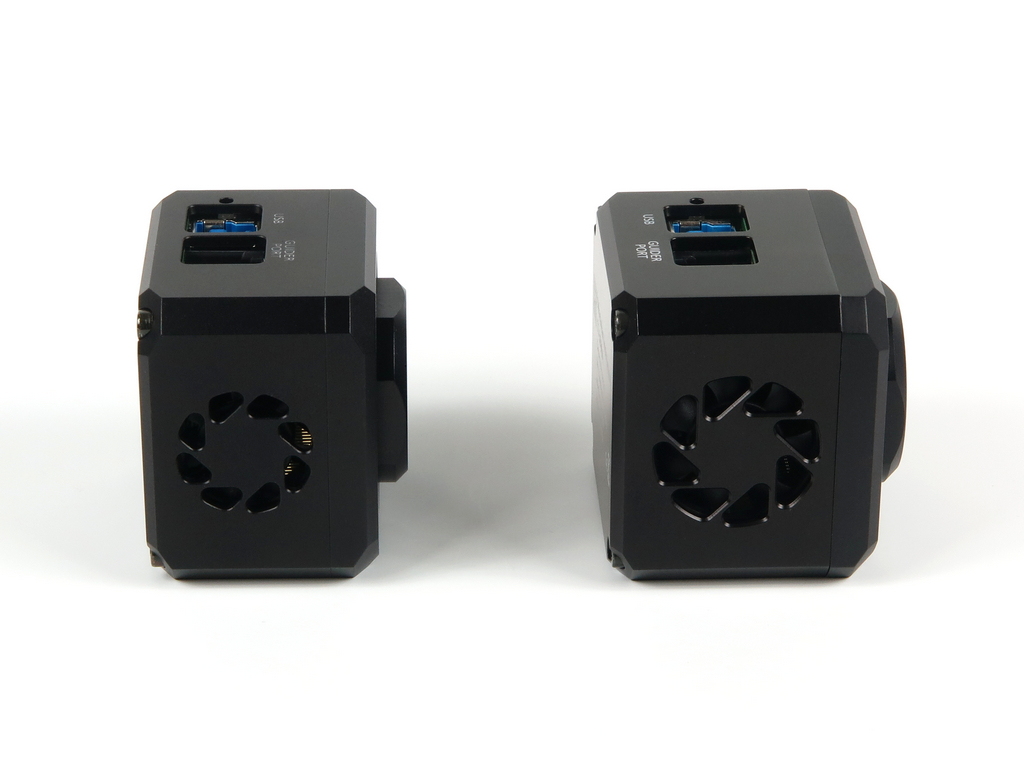

Porovnání kamer C1 v3 (vlevo) a v1/v2 (vpravo) ukazuje rozdíl v délce

Porovnání kamer C1 v3 (vlevo) a v1/v2 (vpravo) ukazuje rozdíl v délce

Elektronika kamery

Hlavní role elektroniky CMOS kamery, mimo inicializace a ovládání některých pomocných funkcí, je přenos dat z CMOS detektoru do řídicího PC ke zpracování a ukládání. Na rozdíl od kamer s CCD detektory, návrh kamery s CMOS čipy nedokáže ovlivnit řadu důležitých parametrů, jako např. dynamický rozsah (počet bitů na pixel).

Linearita senzoru

Odezva senzoru na světlo je velmi lineární. To znamená, že kamera může být použita také pro nenáročné výzkumné projekty, jako je např. fotometrie jasných proměnných hvězd apod.

Odezva kamery C1-3000 (IMX252) na světlo

Odezva kamery C1-3000 (IMX252) na světlo

Rychlost stahování

Již bylo uvedeno že existují dvě série kamer C0 a C1, lišících se použitými senzory. První série nabízí čtyři čtecí módy:

  • 8 bitový pomalý mód s rychlostí digitalizace ~132 MPx/s

  • 12 bitový pomalý mód s rychlostí digitalizace ~72 MPx/s

  • 8 bitový rychlý mód s rychlostí digitalizace ~263 MPx/s

  • 12 bitový rychlý mód s rychlostí digitalizace ~132 MPx/s

Poznámka:

Pomalé varianty čtecích módů mohou být použity k mírné redukci tepla generovaného senzorem, neboť datové přenosy probíhají na poloviční rychlosti ve srovnání s rychlými módy. Pokud je kamera připojena přes rozhraní USB 2.0, digitalizace vždy probíhá rychleji než je schopno USB 2.0 rozhraní přenést a to způsobuje přerušování digitalizace.

„A“ verze kamer C0 a C1 nabízí pouze jeden čtecí mód:

  • 12 bitový rychlý mód s rychlostí digitalizace ~132 MPx/s

Výše uvedené rychlosti digitalizace jsou platné pro USB 3.0 připojení. Také poznamenejme, že časy stahování snímků nevedou automaticky na odpovídající počet snímků za sekundu (FPS), protože stažený snímek je zpracován a zobrazen, což rovněž spotřebovává čas. Tento čas je zanedbatelný, pokud kamera potřebuje na stažení snímku sekundy nebo i desítky sekund. Ale v případě rychlé CMOS kamery je čas potřebný ke zpracování snímku v PC (např. výpočet směrodatné odchylky snímku apod.) významný a může být delší než skutečná doba stahování.

Poznámka:

Ačkoliv je v 8 bitovém módu z kamery do PC přenášen pouze jeden byte na pixel, mnoho programů pro zpracování astronomických snímků pracuje pouze se 16 bitovými nebo 32 bitovými daty (například SIPS). V takovém případě snímek v PC zabírá stejné stejně místa bez ohledu na mód.

K ukládání astronomických snímků se standardně používá formát FITS. Zatímco tento formát podporuje 8 bitová data, je jejich použití poměrně neobvyklé a kvůli kompatibilitě se snímky typicky ukládají s rozlišením 16 nebo 32 bitů na pixel, případně je použito číslo v plovoucí řádové čárce rovněž o délce 32 bitů.

Zisk kamery

Senzory použité v kamerách C0 a C1 nabízí programovatelné zesílení 0 do 24 dB, což znamená násobení výstupního signálu 1× až 15,9×. Zesílení může být nastavováno s krokem 0,1 dB.

Poznámka:

Firmware kamer C0a C1 dovoluje nastavovat pouze analogové zesílení, tedy skutečné zesílení signálu před jeho digitalizací. Použité senzory podporují také digitální zesílení, což je pouze číslicová operace, které nepřináší pro astronomickou kameru žádné výhody. Tento typ operací může být proveden později během zpracování obrazu v PC.

Převodový poměr a čtecí šum

Obecně řada vlastností senzoru závisí na zesílení. Dále tedy uvádíme parametry současně pro minimální i maximální zesílení.

Přesnost digitalizace 12-bit 12-bit 8-bit 8-bit
Zesílení senzoru 0 dB 24 dB 0 dB 24 dB
Plná kapacita pixelu 11000 e- 1100 e- 2600 e- 1100 e-
Převodní faktor 2,8 e-/ADU 0,3 e-/ADU 10,0 e-/ADU 4,4 e-/ADU
Čtecí šum 2,2 e- RMS 2,0 e- RMS 4,2 e- RMS 9,7 e- RMS

Poznámka:

Upozorňujeme, že hodnoty uvedené výše nejsou zveřejněny výrobcem senzorů, ale určeny z nasnímaných obrazů s použitím programu SIPS. Výsledky se tedy mohou mírně lišit v závislosti na konkrétním senzoru a dalších faktorech (např. teplotě senzoru, osvětlení senzoru při měření apod.), ale také na programu použitém k určení těchto hodnot, protože měřicí metoda je založena na statistické analýze odezvy senzoru na světlo.

Ovládání expozice

Kamery C0 a C1 jsou schopny velice krátkých expozic. Nejkratší expoziční doba je 125 μs (1/8000 sekundy). To je současně také krok, v němž je délka expozice zadávána. Tedy druhá nejkratší expozice tedy je 250 μs atd.

Ovládání dlouhých expozic je ovládáno z řídicího PC a pro maximální délku expozice neexistuje žádný limit. Ve skutečnosti je nejdelší expozice omezena saturací senzoru buď dopadajícím světlem nebo temným proudem (viz. následující podkapitola).

Chlazení senzoru

Temný proud je vlastnost všech křemíkových obvodů. Je nazývaný „temný“, protože je generovaný bez ohledu na to, jestli na senzor dopadá světlo nebo ne. Temný proud, tekoucí do jednotlivých pixelů, se v obraze projeví jako šum. Čím je expozice delší, tím větší množství šumu je přítomno v každém snímku. Protože je generovaný náhodnými pohyby částic, exponenciálně závisí na teplotě (z tohoto důvodu se šum generovaný temným proudem také označuje jako „tepelný šum“). Pokud se teplota senzoru sníží typicky o 6 až 7 °C, temný proud klesne na polovinu.

Zatímco ani kamery C0 ani C1 nejsou vybaveny termoelektrickým (Peltiérovým) chlazením, modely C1 obsahují malý ventilátor, vyměňující vzduch v těle kamery. Navíc přímo na zadní straně senzoru je malý chladič (s výjimkou kamery C1-1500, jejíž senzor pro umístění chladiče příliš malý), který z něj odvádí co nejvíce tepla. Senzor kamer C1 tedy nemůže být chlazen po teplotu okolí, ale jeho teplota je udržována tak blízko okolní teplotě jak jen je to možné. Ve srovnání se zcela uzavřenými kamerami může být teplota snímače v kamerách C1 o 7 až 10°C menší a výsledný temný proud je méně jak poloviční.

Vstup chladicího vzduchu je na pravé straně kamery (vlevo), zatímco výstupy jsou na protější straně (vpravo)

Funkce ventilátoru může být ovládána z řídicího počítače. Program SIPS přímo nabízí posuvník nastavující ventilátor v záložce „Cooling“ okna nástroje ovládání hlavní kamery. Ovladače kamery pro jiné programy nabízejí ovládání ventilátoru v dialogovém okně konfigurace ovladače.

Senzor se v kameře C0-1500 bez ventilátoru zahřeje asi o 7°C nad okolí (vlevo), zatímco teplota senzoru v kameře C1-1500 s běžícím ventilátorem zůstává blízko teploty okolí (vpravo)

„Autoguider“ konektor

Řada zejména masově vyráběných montáží hvězdářských dalekohledů není natolik precizní, aby udržela obraz hvězd perfektně kruhový během dlouhé expozice bez korekcí jejího chodu. Chlazené astronomické kamery a digitální zrcadlovky dovolují pořizovat perfektně ostré snímky s vysokým rozlišením, takže i malá nepravidelnost v chodu montáže se projeví deformací obrazu hvězd. Kamery C0 a C1 byly navrhovány speciálně pro automatické pointování montáží astronomických dalekohledů.

Kamery C0 a C1 nemají mechanickou závěrku ani jinou pohyblivou součást (s výjimkou magneticky levitujícího ventilátoru). Elektronická závěrka dovoluje velmi krátké expozice a rovněž bez problémů zvládne pořízení tisíců snímků během krátké doby, což je nezbytné pro kvalitní pointaci.

Kamery C0 a C1 pracují ve spolupráci s počítačem (PC). Korekce chodu montáže nejsou počítány ve vlastní kameře, ta jen odesílá snímky do řídicího počítače. Software pracující v PC poté spočítá rozdíl od požadovaného stavu a pošle korekce montáži dalekohledu. Výhodou použití PC k výpočtu korekcí je skutečnost, že současné počítače disponují výpočetním výkonem, který o mnoho řádů přesahuje výkon i toho nejlepšího procesoru zabudovaného v kameře. Algoritmy pointace pak mohou určit centroid hvězdy se sub-pixelovou přesností, mohou srovnávat více hvězd a tím omezit vliv seeingu apod.

Vypočítané korekce mohou být odeslány zpět montáži prostřednictvím komunikační linky mezi montáží a PC. Pokud ale řídicí jednotka montáže nepodporuje tuto funkci (příkazy „Pulse Guide“) lze použít tzv. „Autoguider“ portu. Stačí spojit kameru C0 nebo C1 s montáží 6 žilovým kabelem a řídit montáž prostřednictvím kamery.

Maximální proud, který může každý pin kamery C0 a C1 spínat, je 400 mA. Pokud montáž nepracuje s autoguider portem jako s logickými vstupy, ale spíná jimi přímo korekční motory, musí být mezi kameru a montáž vřazen reléový oddělovač, který bezpečně zaručuje spínání motorů montáže.

Standardní 6 pinový Autoguider port je umístěn vedle USB3 portu na horní straně kamer C1 (vlevo) a C0 (vpravo)

Standardní 6 pinový Autoguider port je umístěn vedle USB3 portu na horní straně kamer C1 (vlevo) a C0 (vpravo)

Autoguider port odpovídá de-facto standardu zavedenému automatickým pointerem SBIG ST-4. Význam pinů v konektoru je následující:

1 R.A. + (Vpravo)
2 Dec + (Nahoru)
3 Dec – (Dolů)
4 R.A. – (Vlevo)
5 Common (Zem)
6 Nezapojeno

Mechanické specifikace

Hlava kamer C1 je navrhována aby byla malá a lehká aby ji bylo možné uchytit i k malým dalekohledům a hledáčkům. Kompaktní a robustní hlava měří jen 57 × 57 × 48 mm bez závitového adaptéru pro objektivy.

Hlava je frézována z kvalitní hliníkové slitiny a černě eloxována. Hlava samotná obsahuje konektor USB-B 3.0 a standardní 6 pinový „autoguider“ konektor.

Mechanická závěrka Ne
Nejkratší expoziční čas 125 μs
Nejdelší expoziční čas Limitován pouze saturací senzoru
Rozměry hlavy kamery C0 50 mm × 50 mm × 40,4 mm (včetně CS adaptéru objektivu)
Rozměry hlavy kamery C1 57 mm × 57 mm × 47,4 mm (včetně CS adaptéru objektivu)
Vzdálenost ohniskové roviny 12,5 mm pro závit 1/32 UN (kompatibilní s CS-mount)
  18,5 mm pro závit M42 × 0,75 (T-mount)
Hmotnost hlavy kamery C0 115 g
Hmotnost hlavy kamery C1 170 g

Poznámka:

Rozměr kamery C1 47,4 mm platí pro kamery C1 v3, verze 1 a 2 jsou dlouhé 54,4 mm. Hmotnost C1 170 g platí pro kameru v3, verze 1 a 2 váží 215 g.

Adaptéry pro dalekohled/objektiv

Kamery C0 a C1 jsou dodávány se dvěma typy adaptérů pro objektivy a dalekohledy:

  • Adaptér se závitem 1/32 UN a vzdáleností ohniskové roviny 12,5 mm (CS-mount).

  • Adaptér se závitem M42 × 0,75 (T-závit) a vzdáleností ohniskové roviny 18,5 mm. Tento adaptér také obsahuje vnitřní závit 1/32 UN se vzdáleností ohniskové roviny 12,5 mm (CS-mount).

Srovnání kamer C1 s jednoduchým CS adaptérem (vlevo) a s kombinovaným T-závitem (M42 × 0,75) a CS-mount adaptérem (vpravo)

Srovnání kamer C1 s jednoduchým CS adaptérem (vlevo) a s kombinovaným T-závitem (M42 × 0,75) a CS-mount adaptérem (vpravo)

CS-mount je kompatibilní s širokým výběrem CCTV objektivů standardu CS-mount. Pokud má být použit objektiv standardu C-mount (se vzdáleností ohniskové roviny 17,5 mm), lze použít jednoduchý 5 mm vysoký závitový mezikroužek.

Upozornění:

Pokud má být kamera C0 nebo C1 použita s OAG pro chlazené kamery řady Cx, musí být použit krátký (10 mm) 1.25” válcový adaptér pro CS-závit. Tento adaptér, dodávaný spolu s každým OAG je plně kompatibilní s kamerami C0 a C1.

Upozorňujeme, že kamery C0 a C1 s adaptérem M42 × 0,75 (T-závit) nemohou být použity spolu s OAG, i když krátký 1.25" válcový adaptér do nich lze zašroubovat. Velký průměr adaptéru se závitem M42 koliduje s upevňovacími šrouby OAG portu pro pointační kameru. Z tohoto důvodu jsou varianty kamer C0 a C1 s malým CS adaptérem stále dodávány.

Válcový adaptér z C-mount na 1,25”, kompatibilní se standardními 1,25” okuláry, je přiložen ke každé kameře. Kamera C0 nebo C1 může být tedy použita s prakticky libovolným astronomickým dalekohledem na místo okuláru.

Rozhraní T-mount (také adaptér s T-závitem) je definováno rozměry závitu M42 × 0,75 a také vzdáleností ohniskové roviny 55 mm. Adaptér s T-závitem pro kamery C0 a C1 nesplňují druhé kritérium, jeho vzdálenost ohniskové roviny je pouze 18,5 mm. Vzdálenost 55 mm je požadována jen v některých případech a dodržení této relativně velké vzdálenosti by vyžadoval poměrně rozměrný adaptér.

Nicméně je k dispozici prodlužovací díl s vnějším závitem M42 × 0,75 na jedné straně. Tento prodlužovací díl prodlouží vzdálenost ohniskové roviny kamer C0 nebo C1 na 55 mm, jak je požadováno řadou reduktorů ohniska, korektorů komy a dalších optických prvků.

Tento prodlužovací díl se vzdáleností ohniskové roviny 55 mm je k dispozici ve dvou variantách:

  • Se závitem M42 × 0,75 (T-závit) na vzdálenější straně.

  • S větším závitem M48 × 0,75 na vzdálenější straně.

Kamera C1 (vlevo), prodlužující adaptér se vzdáleností ohniskové roviny 55 mm a závitem M42 × 0.75 (uprostřed) a se závitem M48 × 0.75 thread (vpravo)

Kamera C1 (vlevo), prodlužující adaptér se vzdáleností ohniskové roviny 55 mm a závitem M42 × 0,75 (uprostřed) a se závitem M48 × 0,75 thread (vpravo)

K dispozici jsou také adaptéry s bajonetovými rozhraními pro standardní fotografické objektivy :

  • Prodlužovací adaptér pro objektivy Nikon.

  • Prodlužovací adaptér pro objektivy Canon EOS.

Tip:

Prodlužující díly mají vnější průměr přesně 2 palce (50,8 mm), mohou tedy být použity k upevnění kamery v jakémkoliv 2" okulárovém výtahu na místa 2" okuláru.

Kamera C1 připojeným objektivem standardu Canon EOS

Kamera C1 připojeným objektivem standardu Canon EOS

„Stativový“ a metrické závity

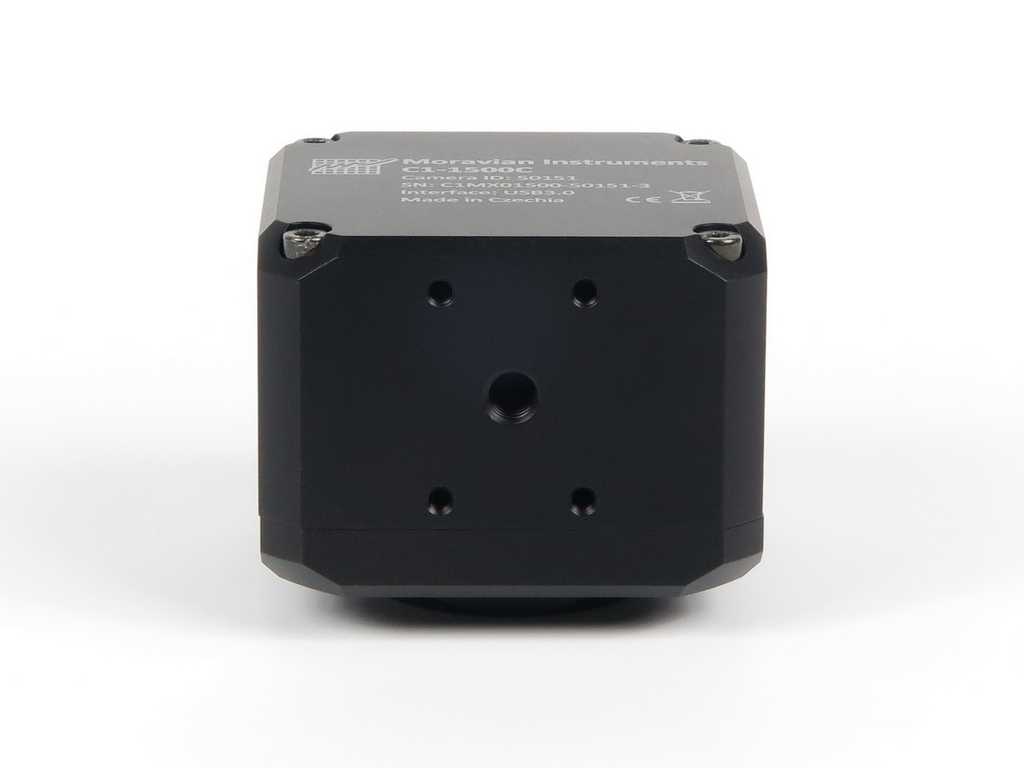

Spodní strana kamery C1 obsahuje standardní 0.25" (stativový) závit a 4 metrické M3 závitové otvory

Spodní strana kamery C1 obsahuje standardní 0,25" (stativový) závit a 4 metrické M3 závitové otvory

Pokud není kamera C1 uchycena k okulárovému výtahu dalekohledu prostřednictvím adaptéru pro CS objektivy, může být připevněna prostřednictvím šroubu na fotografických stativech (0.25 palce). Další možnost je použití 4 metrických závitových otvorů M3, také umístěných na spodní straně hlavy kamery.

Pozice čtyř M3 závitových otvorů na spodní straně hlavy kamery C1 v3

Pozice čtyř M3 závitových otvorů na spodní straně hlavy kamery C1 v3

Závitové otvory jsou ve shodné vzdálenosti na všech verzích kamer C1. Pouze u kamer C1 v1 a v2 jsou všechny otvory o 1 mm dále od čela kamery.

Pozice čtyř M3 závitových otvorů na spodní straně hlavy kamery C1 v1 a v2

Pozice čtyř M3 závitových otvorů na spodní straně hlavy kamery C1 v1 a v2

Rozměry kamer C0

Rozměry čelní strany kamery C0 s CS adaptérem (vlevo) a rozměry boční strany, včetně vzdálenosti ohniskové roviny (vpravo)

Rozměry čelní strany kamery C0 s adaptérem M42 × 0,75 (vlevo) a rozměry boční strany, včetně vzdálenosti ohniskové roviny

Rozměry kamer C1

Rozměry čelní strany kamery C1 s CS adaptérem (vlevo) a rozměry boční strany C1 v3, včetně vzdálenosti ohniskové roviny (vpravo)

Poznámka:

Celková délka kamer C1 v1 a v2 je 54,4 mm.

Rozměry čelní strany kamery C1 s adaptérem M42 × 0,75 (vlevo) a rozměry boční strany C1 v3, včetně vzdálenosti ohniskové roviny (vpravo)

Poznámka:

Celková délka kamer C1 v1 a v2 je 60,4 mm.

Podpora software

Vždy používejte poslední verze systémových ovladačů pro Windows i Linux. Starší verze ovladačů nemusí podporovat nové modely kamer (jako je C0), případně nové verze existujících řad (jako např. C1 verze 3).

Pokud je kamera ovládána přes Moravian Camera Ethernet Adapter, vždy se ubezpečte, že firmware v jednotce je aktualizován na nejnovější verzi.

Také vždy používejte polední verzi programu SIPS, starší verze nemusí nové kamery správně podporovat. Pokud používáte ovladače pro programy třetích stran (např. ASCOM nebo INDI), vždy ovladače aktualizujte na polední verzi, která je k dispozici.

SIPS

Program SIPS (Scientific Image Processing System), dodávaný spolu s kamerou, dovoluje kompletní ovládání kamer (expozice, chlazení, výběr filtrů atd.). Také podporuje automatické sekvence snímání přes různé filtry, s rozdílným binningem apod. S plnou podporou ASCOM standardu může SIPS ovládat celou hvězdárnu. Konkrétně montáže dalekohledů, ale také další zařízení (motorová ostření, kopule nebo odsuvné střechy, GPS přijímače apod.).

SIPS zahrnuje nástroje pro automatickou pointaci, včetně tzv. „dithering“ (řízené vzájemné posuny mezi jednotlivými snímky). Jsou podporovány oba způsoby ovládání montáže — přes rozhraní „autoguider“ port (kabel s 6 vodiči) a také „Pulse-Guide API“ programové rozhraní ovladače montáže. Pro velmi kvalitní montáže, schopné sledoval pole bez nutnosti pointace po dobu jedné expozice, podporuje SIPS mezi-snímkovou pointaci pouze na základě porovnávání snímků z hlavní zobrazovací kamery.

SIPS ovládající celou hvězdárnu (zobrazen v tmavé barevné paletě)

SIPS ovládající celou hvězdárnu (zobrazen v tmavé barevné paletě)

Schopnosti programu SIPS nekončí u ovládání kamery a hvězdárny. SIPS obsahuje řadu nástrojů pro kalibraci snímků, práci s 16 a 32 bitovými FITS soubory, zpracování celých množin snímků (např. medián množiny apod.), transformace snímků, export snímků do běžných formátů atd.

SIPS pracuje s FITS soubory, podporuje kalibrace i zpracování snímků

Protože prví „S“ ve zkratce SIPS znamená „Scientific“ (vědecký), program podporuje astronomickou redukci snímků a také fotometrické zpracování celých řad.

SIPS se soustřeďuje na astrometrické a fotometrické zpracování snímků, ale obsahuje i základní funkce pro zpracování astronomických fotografií

Program SIPS je zdarma ke stažení z tohoto www serveru. Všechny funkce jsou podrobně popsány v uživatelské příručce, nainstalované s každou kopií programu.

Automatická pointace

Programový systém SIPS dovoluje automatickou pointaci montáže dalekohledu s použitím samostatné pointační kamery. Správně a spolehlivě pracující automatická pointace využívající výhod výpočetního výkonu počítačů PC (např. výpočet centroidu pointační hvězdy z mnoha pixelů dovolující dosažení sub-pixelové přesnosti) není úplně triviální úkol. Tomu odpovídá i množství parametrů, které je nutno programu zadat (nebo nechat automaticky určit).

Okno nástroje Guider programu SIPS

Okno nástroje „Guider“ programu SIPS

Nástroj „Guider“ pak dovoluje automatickou pointaci zapínat a vypínat, kalibrovat parametry pointace a přepočítávat je po změně deklinace dalekohledu bez nutnosti nové kalibrace. Nová kalibrace také odpadá po přeložení německé montáže. Okno také zobrazuje časové průběhy zjištěných odchylek pointační hvězdy v obou osách od referenční polohy. Délka vlastního průběhu i rozsah grafů jsou volně nastavitelné, takže jejich zobrazení lze přizpůsobit nepřesnostem a délce periodické chyby dané montáže. Také je zobrazován kompletní záznam o kalibraci, zjištěných odchylkách, provedených korekcích apod. Záznam lze kdykoliv uložit do textového souboru.

Alternativou klasické pointace je mezisnímková pointace, navržená pro moderní montáže, které jsou natolik přesné, že udrží chod se sub-pixelovou přesností po dobu jediné expozice a viditelné nepravidelnosti se objeví až za dobu přesahující několik expozic. Mezisnímková pointace pak provádí jemné opravy polohy montáže mezi jednotlivými expozicemi, což zamezuje „cestování“ snímaných objektů po ploše detektoru během doby pozorování. Tato metoda pointace používá hlavní kameru, nevyužívá další pointační kameru a přirozeně nepotřebuje ani OAG nebo samostatný pointační dalekohled.

Parametry mezisnímkové pointace v záložce Pointace okna nástroje Kamera

Parametry mezisnímkové pointace v záložce „Pointace“ okna nástroje Kamera

Pokročilá rekonstrukce barev z barevných kamer

Barevné snímače mají červené, zelené a modré filtry (Bayerova maska) aplikovány přímo na jednotlivé pixely.

Každý pixel registruje světlo pouze určité barvy (červené, zelené nebo modré). Barevný snímek ale obsahuje informaci o všech barvách v každém pixelu. Je tedy nezbytné dopočítat ostatní barvy z hodnot okolních pixelů..

Existuje řada způsobů jako dopočítat chybějící barvy jednotlivých pixelů — od jednoduchého rozšíření barev do okolních pixelů (tato metoda vede k obrázkům s viditelnými barevnými chybami) přes přesnější metody bilineární nebo bikubické interpolace okolních pixelů až po sofistikované víceprůchodové metody.

Bilineární interpolace poskytuje výrazně lepší výsledky než prosté rozšíření chybějících barev do okolních pixelů a přitom je dostatečně rychlá. Pokud je ale rozlišení optiky blízké velikosti jednotlivých pixelů, u jemných detailů vznikají barevné artefakty, jak ukazuje obrázek dole vlevo.

Syrový obraz nahoře s barvami dopočítanými bi-lineární interpolací (vlevo) a stejný syrový snímek, ale zpracovaný víceprůchodovým algoritmem rekonstrukce barev (vpravo)

Víceprůchodová metoda je výrazně pomalejší ve srovnání s jednoprůchodovou bilineární interpolací, její výsledky jsou ale zejména v detailech výrazně lepší. Tato metoda dovoluje využít rozlišení barevných kamer skutečně na maximum.

SIPS nabízí volbu metody interpolace Bayerovy masky v nástrojích „Image Transform“ i „New Image Transform“. Pro rychlé náhledy nebo v případě, že nejmenší zobrazený detail svými rozměry hodně převyšuje velikost jednoho pixelu (ať již vlivem optiky či atmosféry), je rychlá bilineární interpolace dostačující. Pro nejlepší výsledky je ale vhodné použít víceprůchodovou metodu.

Ovladače pro programy třetích stran

Pravidelně aktualizovaný Sofware Development Kit pro Windows dovoluje ovládat všechny kamery z libovolných aplikací, stejně jako z prostředí Python apod.

K dispozici jsou ovladače standardu ASCOM a také ovladače po programové systémy třetích stran (např. TheSkyX, AstroArt, atd.). Navštivte stránku download tohoto www serveru se seznamem všech ovladačů.

Knihovny a ovladače standardu INDI pro 32 bitový i 64 bitový Linux pracující na procesorech x86 a ARM jsou rovněž k dispozici ke stažení. S kamerou jsou dodávány také ovladače pro program TheSkyX pracující pod systémem macOS.

První snímky s kamerou C1-3000

První prototyp kamery C1-3000 testoval známý astro-fotograf Martin Myslivec. Používal refraktor Borg 77ED na montáži EQ6 k pořízení řady expozic bez pointace. Ačkoliv si uvědomujeme, že Martin je zkušený astro-fotograf, kamera C1 se ukázala jako vhodná i pro snímání jasných objektů hlubokého vesmíru.

„První světlo“ kamery C1-3000: M31 Velká galaxie v Andromedě (vlevo), M42 Velká mlhovina v Orionu (uprostřed) a mlhovina kolem hvězd v otevřené hvězdokupě M45 Plejády (vpravo)

Snímek M31 Velké galaxie v Andromedě je součet 197 expozic dlouhých 20 s (celková expoziční doba asi 1 hodina a 5 minut). S výjimkou kalibrací dílčích snímků a mírného nelineárního „stretch“ nebyl snímek nijak dále zpracováván.

Snímek M42 Velké mlhoviny v Orionubyl zkombinován ze dvou sad expozic (HDR snímek). Slabá mlhovina dále od středu snímku byla snímána s použitím 100 expozic dlouhých 20 s (asi 33 minut celkového expozičního času). Velmi jasná centrální část mlhoviny byla fotografována expozicemi pouze 2 s dlouhými (opět jich bylo 100), což vede na asi 3 minuty celkového expozičního času. Velmi krátké expozice dovolily perfektně zaznamenat 4 centrální hvězdy (nazývané Trapéz), aniž by došlo k jejich přeexponování.

Snímek M45 Plejád je kombinace 218 expozic dlouhých 20 s (celková expoziční doba asi 1 hodina a 12 minut). Opět nebyl snímek nijak zpracováván kromě kalibrací a nelineárního „stretch“.

Slunce ve spektrální čáře Hα

Martin Myslivec použil svou kameru C1-5000 k zachycení Slunce v čáře Hα. Podívejte se, co dokáže kamera C1 při snímání Slunce.
