Off-Axis Guider adaptéry pro CCD kamery G3 a G4
 Přesto že kamery série G2 a G3 sdílejí stejné rozhraní pro montáž adaptéru dalekohledu, Off-Axis guider pro kamery G2 se závitem M42 nebo M48 nemůže být s kamerami G3 použit. Zrcátko odrážející světlo do pointační kamery uvnitř G2 OAG je umístěno příliš blízko optické osy a částečně by clonilo velký CCD detektor v kamerách G3. A kamery G4 s ještě většími detektory používají ještě rozměrnější adaptéry. Off-Axis guider adaptéry pro kamery G3 a G4 proto musely být nově navrženy aby zrcátko přivádějící světlo k pointační kameře bylo na jedné straně tak blízko optické ose jak jen to je možné, ale na druhé straně aby nezpůsobovalo vinětaci (nestínilo hlavní CCD detektor).

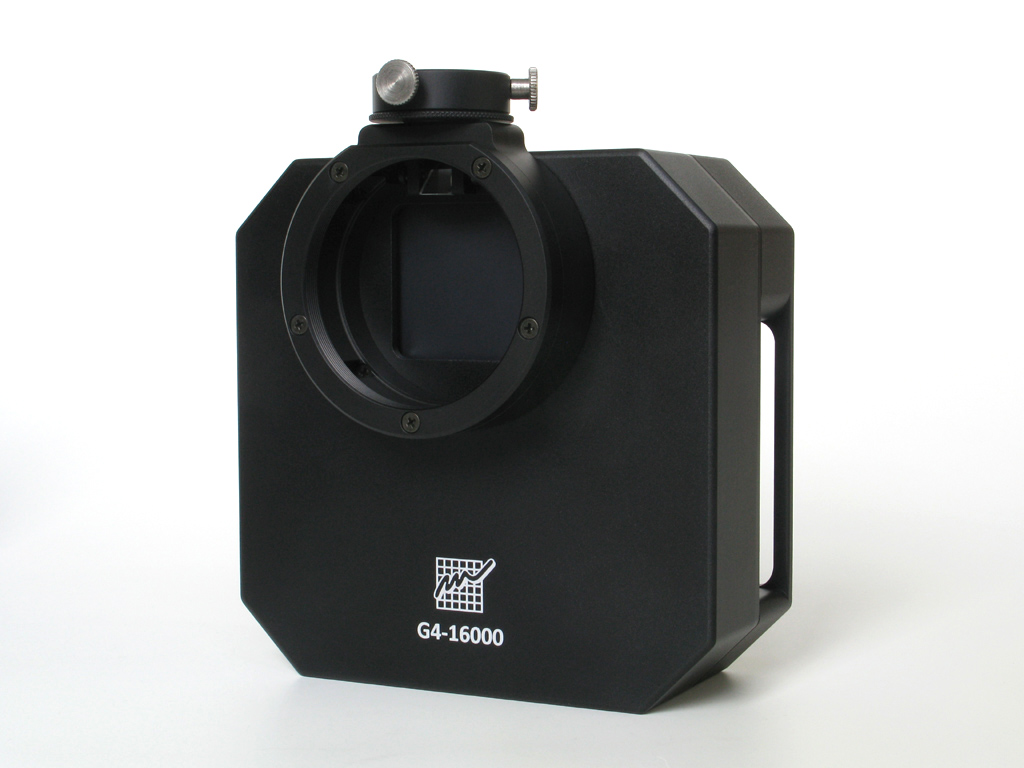

Hlava kamery G4 s OAG a závitovým adaptérem M68 × 1

Hlava kamery G4 s OAG a závitovým adaptérem M68 × 1

Vykreslení obrazu na 24 × 36 mm detektoru kamer G3 nebo dokonce na 36 × 36 mm detektoru kamer G4 vyžaduje kvalitní optiku, velké okulárové výtahy a rovnače pole či korektory komy. Obyčejně zbude jen málo místa v zorném poli, do které lze umístit zrcátko odrážející světlo do pointační kamery. Proto existují dvě modifikace velkého OAG adaptéru, jedna pro kamery G3 a druhá pro kamery G4.

  • Varianta pro kamery G3 umisťuje zrcátko blíže k optické ose, protože kratší strana detektorů kamer G3 nepřesahuje 24 mm a obdélníkový tvar těchto snímačů dovoluje umístit zrcátko spolehlivě dovnitř kruhu zorného pole vytvořeného optikou.
  • U kamer G4 je situace poněkud komplikovanější, protože čtvercový detektor těchto kamer dobře vyplňuje kruhové zorné pole. Typicky je průměr dobře osvětleného zorného pole s nepříliš výraznými optickými vadami bývá o málo větší než 50 mm, tedy velice blízko uhlopříčce CCD. Za tímto kruhem množství světla i kvalita obrazu zpravidla prudce klesá. Odrazné zrcátko je umístěno co nejblíže okraji CCD aby bylo ještě uvnitř zorného pole, ale na druhé straně aby ještě neclonilo čip i pokud je použita optika světelnosti f/4 nebo i vyšší.

G3 OAG (vlevo) má odrazné zrcátko blíže k optické ose než adaptér pro G4 (vpravo)

G3 OAG (vlevo) má odrazné zrcátko blíže k optické ose než adaptér pro G4 (vpravo)

Běžné 2-palcové adaptéry nebo adaptéry se závitem M48 nelze s G4 ani G3 OAG adaptéry použít. Průměr uchycení je příliš malý a zrcátko OAG by bylo celé zastíněno. Obě varianty (G3 i G4) tedy používají stejný adaptér se závitem M68 × 1, který je dost velký i pro kamery G4. Stejná je u obou modelů také vzdálenost mezi čelem závitu a detektorem 61,5 mm.

Vzdálenost detektoru od čela závitu M68 × 1 na OAG adaptéru kamery G4 s externím filtrovým kolem

Vzdálenost detektoru od čela závitu M68 × 1 na OAG adaptéru kamery G4 s externím filtrovým kolem

Zrcátko používané k odrazu světla do pointační kamery má čelní průřez 10 × 7 mm (rozměry zrcátka jsou 10 × 10 mm, ale zrcátko je skloněno o 45 stupňů). To je dostatečné i pro pointační kamery s velkým 2/3" formátem detektoru a nezpůsobuje významnou vinětaci (nejmenší detektory používané v kamerách G0/G1 jsou 1/3" formátu, ale řada pointačních kamer používá 1/4" nebo i menší čipy).

Kamera G3-11000 s OAG (vlevo) a detail G3 OAG adaptéru (vpravo)

Kamera G4-16000 s OAG (vlevo) a detail G4 OAG adaptéru (vpravo)

Poznámka:

Oba adaptéry G3 i G4 OAG jsou navrženy k použití na kamerách s externím filtrovým kolem. Vzdálenost OAG adaptéru od těla kamery musí být zachována, jinak by nebylo možné zaostřit pointační kameru. Pokud se OAG používá na kameře s interním filtrovým kolem (pouze u kamer G3) nebo na kameře bez filtrového kola, musí být použita patřičná distanční vložka aby se zachovala potřebná vzdálenost od CCD čipu.
