CCD kamera G2-3200 je použita s komerčním fotografickým
objektivem pro Canon EOS k zachycování elektroluminiscence
elektronických zařízení.

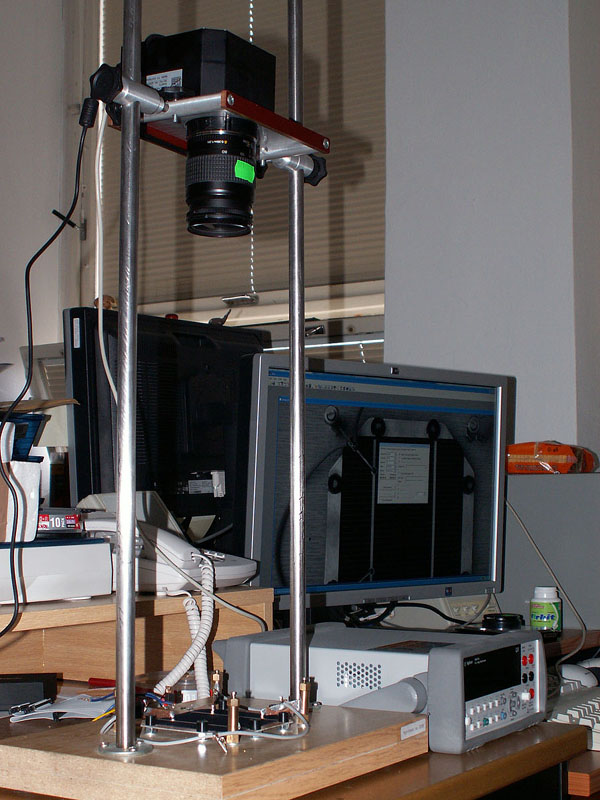

Kamera G2-3200 a objektiv pro Canon EOS před umístěním do
temné komory Následující příklad ukazuje experimenty prováděné týmem na Vysokém
učení technickém v Brně. Experiment ukazuje vznik mikroplazem
v monokrystalickém solárním článku. Mikroplazmy vznikají
v místech, kde je křemík znečištěn.

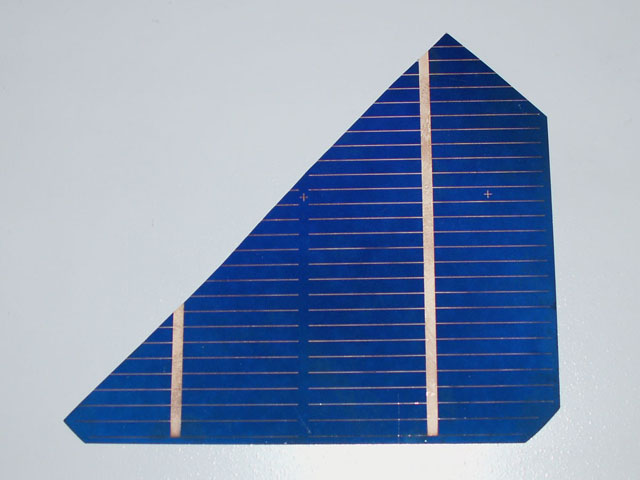

Fragment monokrystalického slunečního článku (vlevo) a jeho
snímek ve viditelném světle v testovací lavici
(vpravo) Po přivedení napětí v propustném směru začíná článek emitovat
světlo v blízké infračervené části spektra. CCD kamera
s filtrem propouštějícím světlo o vlnové délce delší než
740 nm ukazuje elektroluminiscenci.
Přivedené napětí v závěrném směru je příčinou vzniku mikroplazem
v místech znečištění původního monokrystalu křemíku.
Luminiscence solárního článku po přivedení napětí
v propustném směru (vlevo) a mikroplazmy po přivedení napětí
v závěrném směru (vpravo) Další příklad ukazuje tzv. vírový defekt monokrystalického
solárního článku. Tento defekt je viditelný po zapojení napětí
v propustném směru, napětí v závěrném směru ukáže
mikroplazmy jako v předešlém případě.
Vírový defekt solárního článku (vlevo) a mikroplazmy
v témže článku (vpravo) |
