Všechny chlazené kamery série G2 jsou navrhovány pro aplikace
snímání v podmínkách s extrémně nízkou úrovní osvětlení, vyžadující
velmi vysokou citlivost a velmi nízký šum a temný proud. Nicméně série
G2 zahrnuje řadu modelů, vhodných pro specifickou oblast použití v
astronomickém výzkumu, astrofotografii, mikroskopii v lékařství a
biologii, materiálovém výzkumu apod.
Modely G2-0402, G2-1600 a G2-3200 jsou vybaveny NABG
detektory s architekturou Full-Frame. Jejich vlastnosti je
předurčují zejména pro výzkumné aplikace:
Velmi vysoká špičková kvantová účinnost (QE) nad
80%. Velká kapacita pixelu (až 100 ke- v případě modelů G2-0402 a G2-1600). Non-ABG detektory s lineární odezvou na světlo.
Model G2-8300 stále používá detektor s architekturou
Full-Frame, ale díky ABG je tento model zvláště populární mezi
astro-fotografy:

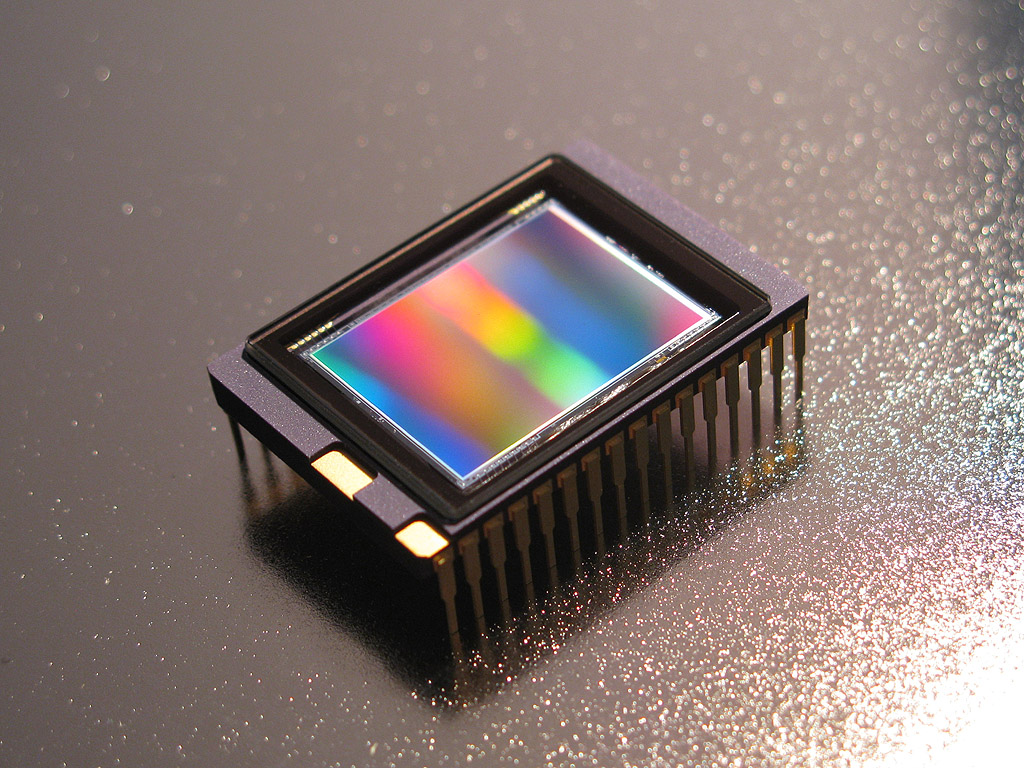

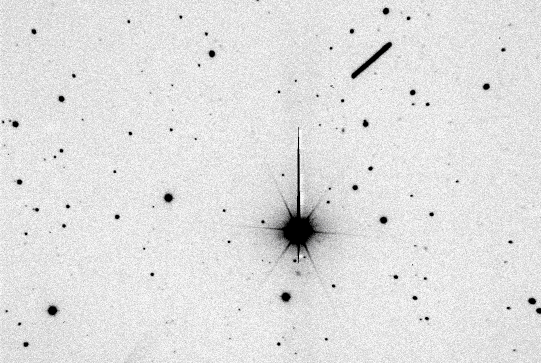

CCD snímač KAF8300 je vybaven tzv. „anti-blooming
gate“ (ABG), která brání elektronům přetékat ze saturovaných
pixelů do sousedních pixelů, pokud se v zorném poli objeví zvláště
jasná hvězda. Detektor odpovídá tzv. „4/3 standardu“ a s plochou
18,1 × 13,7 mm je to největší snímač
z celé série kamer G2. Vysoké rozlišení (více jak 8 MPx) a relativně malé pixely
(5,4 × 5,4 μm)
dělají tuto kameru ideální pro použití s dalekohledy s krátkou
ohniskovou vzdáleností (nebo s fotografickými objektivy).

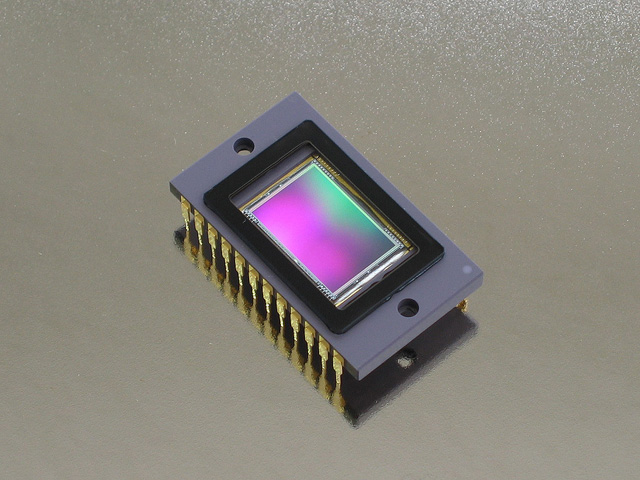

Modely G2-2000 a G2-4000 používají CCD detektory s
architekturou Interline-Transfer, která má některé unikátní
vlastnosti:
Elektronická závěrka dovoluje velmi krátké expozice jasných
objektů. Schopnost rychle „přeskakovat“ části čipu dovoluje
vyčítání libovolné podoblasti výrazně rychleji ve srovnání s KAF CCD
detektory. Anti-blooming gate zaručuje správné obrazy jasných hvězd v
zorném poli bez poškození ostatních pixelů. Na druhé straně ale
nepoškozuje linearitu, takže i tyto kamery mohou být použity ve
výzkumných aplikacích.
Všechny modely kamer G2 sdílejí stejnou konstrukci, které z
nich dělá výkonné nástroje pro výzkum i astronomickou
fotografii:
Nejnižší možný čtecí šum, limitovaný pouze samotným CCD
detektorem. Uniformní snímky bez artefaktů. Vysoké dynamické rozlišení, 16-bitová digitalizace. Efektivní a precizně regulované chlazení s volitelným
kapalinovým výměníkem. Kompaktní hlava kamery, malá a lehká aby mohla pracovat i na
malých dalekohledech. Integrovaný všeobsahující návrh s USB a napájecím konektorem
přímo na hlavě kamery. Integrovaná mechanická závěrka, aby nebylo nutné zakrývání
dalekohledy při pořizování temných snímků. Volitelné integrované filtrové kolo. Jednoúrovňový napájení dovolující používat 12V baterii nebo
síťový adaptér. „Plug and play“ instalace. Robustní konstrukce pro dlouhodobé používání. Bohatá podpora software.
Bez ohledu na to, jestli jsou cílem spolehlivá vědecká data nebo
nádherné snímky objektů hlubokého vesmíru, CCD kamery G2 jsou schopné
poskytnou obojí.
Systém kamer G2
Kamera G2 může být snadno kombinována s řadou prvků
celého systému. Různé konfigurace vyhovují rozdílným požadavkům
podle aplikace, dalekohledu, filtrů, pointaci atd. Kamera je
vyráběna ve dvou variantách:
Kamera s interním filtrovým kolem. Kamera s řídicím portem pro externí filtrové kolo. Tento
model dovoluje připojení několika variant externích filtrových
kol, lišících se počtem a velikostí filtrů.
Hlava kamery a početné příslušenství vytváří zobrazovací
systém, schopný přizpůsobení řadě aplikací.
Hlava kamery G2 s interním filtrovým kolem (5 nebo 6
pozic) Hlava kamery G2, dovolující použití externího filtrového
kola Externí filtrové kolo velikosti „XS“ (7 nebo 8
pozic) Externí filtrové kolo velikosti „S“ (10 nebo 12
pozic) Pointační kamera G0 Pointační kamera G1 OAG adaptér se závitem M48×0.75 OAG adaptér se závitem M42×0.75 (T2) Vložka kompenzující vzdálenost k senzoru IFW a EFW
kamer 1.75” Lichoběžníková liška „rybina“ pro kamery
G2 Gx Camera Ethernet Adapter (x86 CPU) Gx Camera Ethernet Adapter (ARM CPU) Interní filtrové kolo s 5 pozicemi pro 1,25”/D31 mm
filtry Externí filtrové kolo „XS“ s 8 pozicemi pro 1.25”/D31 mm
filtry Externí filtrové kolo „XS“ se 7 pozicemi pro D36 mm
filtry Externí filtrové kolo „S“ s 12 pozicemi pro 1.25”/D31 mm
filtry Externí filtrové kolo „S“ s 10 pozicemi pro D36 mm
filtry Externí filtrové kolo „S“ se 7 pozicemi pro 2”/D50 mm
filtry Adaptér M42×0.75 (T-závit) nebo M48×0.75, 55 mm
BFD Adaptér pro objektivy Canon EOS Adaptér pro objektivy Nikon
Kamery G2 jsou navrhovány k práci spolu s osobním
počítačem (PC). Na rozdíl od digitálních fotoaparátů, které
pracují na počítači nezávisle, vědecké chlazené CCD kamery
vyžadují počítač pro řízení, nahrávání obrázků, jejich
zpracování a ukládání apod. K práci s kamerami G2 je zapotřebí
počítač, který:
Je kompatibilní se standardem PC. Pracuje s moderním 32 bitovým nebo 64 bitovým operačním
systémem Windows. 3. Je vybaven alespoň jedním USB
portem. Alternativně je možné použít rozhraní Gx Camera Ethernet
Adapter. Tento adaptér dokáže připojit až 4 kamery série Gx
(tedy nejen G2, ale i velkoformátové G3 a G4 stejně jako
pointační G0 a G1) nabízí 1 Gbps a 10/100 Mbps rozhraní Ethernet
pro přímé spojení s řídicím počítačem. Protože počítač pak s
kamerami komunikuje protokolem TCP/IP, je možné do cesty vložit
např. WiFi most nebo jiné síťové zařízení.
Kamera G2, Externí filtrové kolo, Off-Axis Guider
adaptér a pointační kamera G1 na dalekohledu Modely kamer G2
Kamery G2 jsou k dispozici v těchto variantách:
| Model |
CCD snímač |
ABG |
Barevná maska |
Rozlišení |
Velikost pixelu |
Plocha snímače |
Čas stažení |
| G2-0402 |
KAF-0402ME |
Ne |
Není |
768 × 512 |
9 × 9 μm |
6,9 × 4,6 mm |
~ 0,5 s |
| G2-1600 |
KAF-1603ME |
Ne |
Není |
1536 × 1024 |
9 × 9 μm |
13,8 × 9,2 mm |
~ 1,8 s |
| G2-3200 |
KAF-3200ME |
Ne |
Není |
2184 × 1472 |
6,8 × 6,8 μm |
14,9 × 10 mm |
~ 3,8 s |
| G2-8300 |
KAF8300 Monochrome |
>1000× |
Není |
3358 × 2536 |
5,4 × 5,4 μm |
18,1 × 13,7 mm |
~ 9,8 s |
| G2-8300C |
KAF8300 Color |
>1000× |
Bayer RGBG |
3358 × 2536 |
5,4 × 5,4 μm |
18,1 × 13,7 mm |
~ 9,8 s |
| G2-2000 |
KAI-2020 Monochrome |
>300× |
Není |
1604 × 1204 |
7,4 × 7,4 μm |
11,9 × 8,9 mm |
~ 2,1 s |
| G2-2000C |
KAI-2020 Color |
>300× |
Bayer RGBG |
1602 × 1202 |
7,4 × 7,4 μm |
11,9 × 8,9 mm |
~ 2,1 s |
| G2-4000 |
KAI-4022 Monochrome |
>300× |
Není |
2056 × 2062 |
7,4 × 7,4 μm |
15,2 × 15,3 mm |
~ 4,5 s |
| G2-4000C |
KAI-4022 Color |
>300× |
Bayer RGBG |
2054 × 2060 |
7,4 × 7,4 μm |
15,2 × 15,3 mm |
~ 4,5 s |
Technické specifikace kamer G2

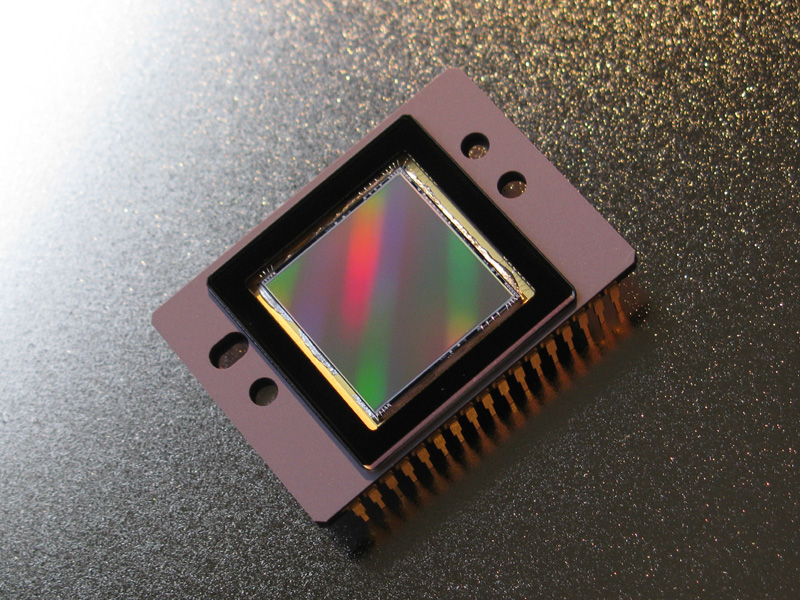

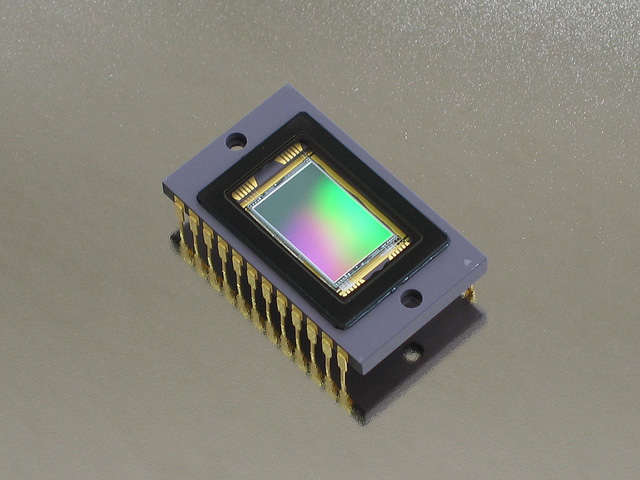

CCD Čip

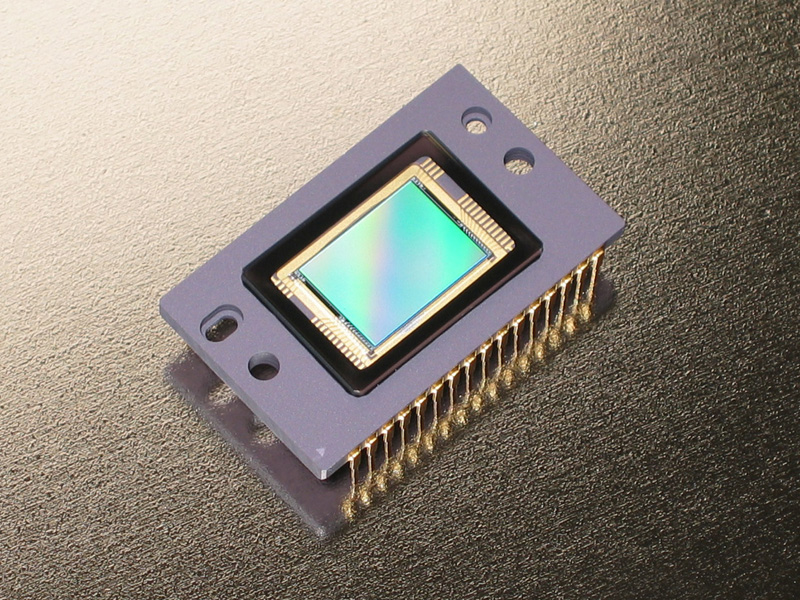

Kamery G2 používají CCD detektory OnSemi KAF (Full-Frame) a
KAI (Interline-Transfer). Pokročilé výrobní postupy umožňující
vyrobit transparentní elektrody a mikročočky na povrchu čipu
zajišťují u některých modelů špičkovou kvantovou účinnost přes
80%. Temný proud těchto snímačů je naopak velmi malý ve
srovnání s jinými detektory užívanými ve výzkumných
aplikacích, takže výsledný poměr signál/šum je velmi
dobrý.
Model G2-0402
G2-0402 používá 0,4 MPx snímač OnSemi
KAF-0402ME NABG Full-Frame CCD.
| Rozlišení |
768 (H) × 512 (V)
pixelů |
| Velikost pixelu |
9 μm (H) × 9 μm (V) |
| Obrazová plocha |
6,9 mm (H) × 4,6 mm (V) |
| Plná kapacita pixelu |
~100 000 e- |
| Kapacita výstupního bodu |
~220 000 e- |
| Anti-blooming gate |
Ne |
| Temný proud |
1 e-/s/pixel při 0 °C |
| Zdvojení temného proudu |
6,3 °C |

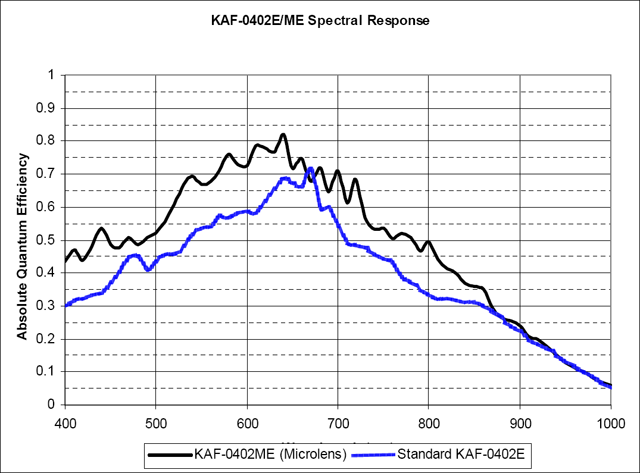

Specifikace KAF-0402ME CCD KAF-0402ME CCD a jeho kvantová
účinnost Model G2-1600
G2-1600 používá 1,6 MPx snímač OnSemi
KAF-1603ME NABG Full-Frame CCD.
| Rozlišení |
1536 (H) × 1024 (V)
pixelů |
| Velikost pixelu |
9 μm (H) × 9 μm (V) |
| Obrazová plocha |
13,8 mm (H) × 9,2 mm (V) |
| Plná kapacita pixelu |
~100 000 e- |
| Kapacita výstupního bodu |
~220 000 e- |
| Anti-blooming gate |
Ne |
| Temný proud |
1 e-/s/pixel při 0 °C |
| Zdvojení temného proudu |
6,3 °C |

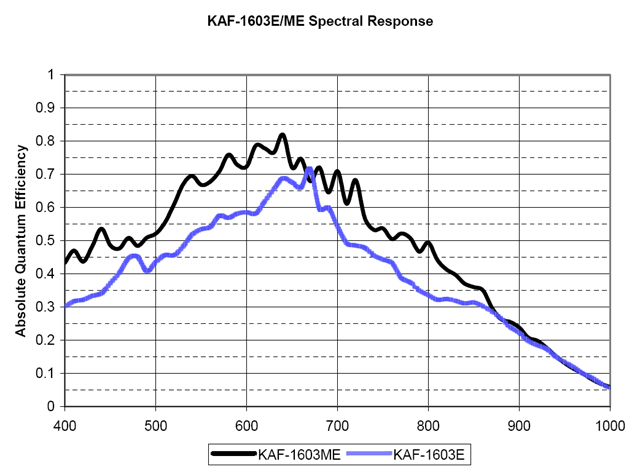

Specifikace KAF-1603ME CCD KAF-1603ME CCD a jeho kvantová
účinnost Model G2-3200
G2-3200 používá 3,2 MPx snímač OnSemi
KAF-3200ME NABG Full-Frame CCD.
| Rozlišení |
2184 (H) × 1472 (V)
pixelů |
| Velikost pixelu |
6,8 μm
(H) × 6,8 μm (V) |
| Obrazová plocha |
14,9 mm (H) × 10 mm (V) |
| Plná kapacita pixelu |
~55 000 e- |
| Kapacita výstupního bodu |
~110 000 e- |
| Anti-blooming gate |
Ne |
| Temný proud |
0,8 e-/s/pixel při
0 °C |
| Zdvojení temného proudu |
6 °C |

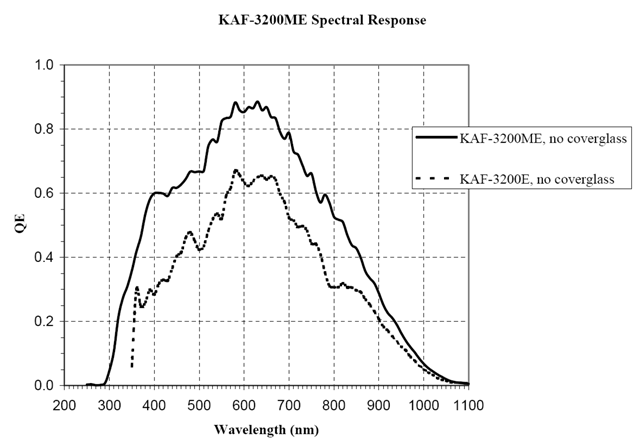

Specifikace KAF-3200ME CCD KAF-3200ME CCD a jeho kvantová
účinnost Model G2-8300
G2-8300 používá 8 MPx snímač OnSemi KAF8300 ABG
Full-Frame CCD formátu 4/3.
| Rozlišení |
3358 (H) × 2536 (V)
pixelů |
| Velikost pixelu |
5,4 μm
(H) × 5,4 μm (V) |
| Obrazová plocha |
18,1 mm (H) × 13,7 mm (V) |
| Plná kapacita pixelu |
~25 000
e-- |
| Anti-blooming gate |
1000× |
| Temný proud |
0,2 e-/s/pixel při
0 °C |
| Zdvojení temného proudu |
5,8 °C |
Specifikace KAF-0402ME CCD KAF8300 CCD a jeho kvantová účinnost Model G2-2000
G2-2000 používá 2 MPx snímač OnSemi
ABG Inteline-Transfer KAI-2020 CCD.
| Rozlišení |
1604 (H) × 1204 (V)
pixelů |
| Velikost pixelu |
7,4 μm
(H) × 7,4 μm (V) |
| Obrazová plocha |
11,9 mm (H) × 8,9 mm (V) |
| Plná kapacita pixelu |
~40 000 e- |
| Anti-blooming gate |
300× |
| Temný proud |
0,3 e-/s/pixel při
0 °C |
| Zdvojení temného proudu |
7 °C |

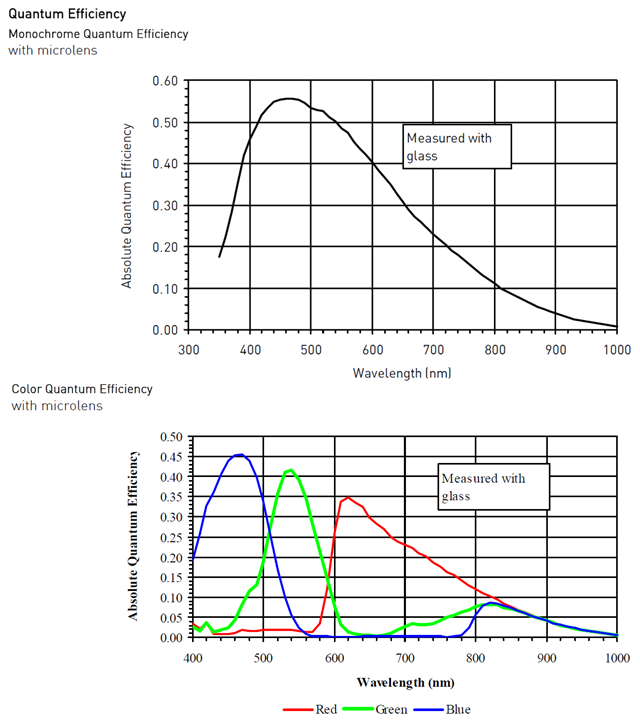

Specifikace KAI-2020 CCD KAI-2020 CCD a jeho kvantová účinnost Model G2-4000
G2-4000 používá 4 MPx snímač OnSemi
ABG Inteline-Transfer KAI-4022 CCD.
| Rozlišení |
2056 (H) × 2062 (V)
pixelů |
| Velikost pixelu |
7,4 μm
(H) × 7,4 μm (V) |
| Obrazová plocha |
15,2 × 15,3 mm |
| Plná kapacita pixelu |
~40 000 e- |
| Anti-blooming gate |
300× |
| Temný proud |
0,3 e-/s/pixel při
0 °C |
| Zdvojení temného proudu |
7 °C |
Specifikace KAI-4022 CCD KAI-4022 a jeho kvantová účinnost Elektronika kamery
16 bitový A/D převodník s korelovaným dvojitým vzorkováním
zajišťuje vysoký dynamický rozsah a čtecí šum limitovaný pouze
samotným CCD čipem.
Rychlé USB rozhraní dokáže přečíst snímek během několika
sekund. Maximální délka USB kabelu je 5 m. Tato délka může být
rozšířena až na 10 m použitím USB rozbočovače (USB hub) nebo
aktivního USB kabelu.
Připojení na prakticky neomezenou vzdálenost zajistí
zařízení „Gx Camera Ethernet Adapter“, které dovoluje
připojení až 4 kamer Gx přes rozhraní 1 Gbps Ethernet a protokol TCP/IP.
| Rozlišení ADC |
16 bitů |
| Vzorkování |
Korelované dvojité vzorkování |
| Čtecí módy |
Náhled (preview) |
| |
Nízkošumový |
| Vodorovný binning |
1 až 4 pixely |
| Svislý binning |
1 až 4 pixely |
| Čtení podoblastí |
Libovolná podoblast |
| Rozhraní |
USB 2.0 High Speed |
| |
USB 1.1 Full Speed kompatibilní |
Specifikace elektroniky kamery Čas stažení snímku a čtecí šum je závislý na
konkrétním modelu kamery.
„Preview“ mód poskytuje systémový čtecí šum o
zhruba 1 až 2 e- nad
limitem čtecího šumu samotného CCD. „Low Noise“ mód je poněkud pomalejší, ale
zajišťuje čtecí šum přibližně na úrovni limitu CCD
definovaného výrobcem detektoru.
Model G2-0402
| Zesílení |
1,5 e-/ADU
(1 × 1 binning) |
| |
2,0 e-/ADU (jiný
binning) |
| Systémový čtecí šum |
14 e- RMS (Nízkošumový mód) |
| |
16 e- RMS
(Náhled) |
| Stažení celého snímku |
0,7 s (Nízkošumový mód) |
| |
0,5 s (Náhled) |
Specifikace elektroniky G2-0402 Model G2-1600
| Zesílení |
1,5 e-/ADU
(1 × 1 binning) |
| |
2,0 e-/ADU (jiný
binning) |
| Systémový čtecí šum |
14 e- RMS (Nízkošumový mód) |
| |
16 e- RMS
(Náhled) |
| Stažení celého snímku |
2,6 s (Nízkošumový mód) |
| |
1,8 s (Náhled) |
Specifikace elektroniky G2-1600 Model G2-3200
| Zesílení |
0,8 e-/ADU
(1 × 1 binning) |
| |
1,3 e-/ADU (jiný
binning) |
| Systémový čtecí šum |
7 e- RMS (Nízkošumový mód) |
| |
10 e- RMS
(Náhled) |
| Stažení celého snímku |
5,5 s (Nízkošumový mód) |
| |
3,8 s (Náhled) |
Specifikace elektroniky G2-3200 Model G2-8300
| Zesílení |
0,4 e-/ADU
(1 × 1 binning) |
| |
0,8 e-/ADU (jiný
binning) |
| Systémový čtecí šum |
8 e- RMS (Nízkošumový mód) |
| |
9 e- RMS
(Náhled) |
| Stažení celého snímku |
14,2 s (Nízkošumový mód) |
| |
9,8 s (Náhled) |
Specifikace elektroniky G2-8300 Model G2-2000
| Zesílení |
0,5 e-/ADU
(1 × 1 binning) |
| |
0,8 e-/ADU (jiný
binning) |
| Systémový čtecí šum |
7 e- RMS
(Nízkošumový mód) |
| |
9 e- RMS
(Náhled) |
| Stažení celého snímku |
3,1 s (Nízkošumový mód) |
| |
2,1 s (Náhled) |
Specifikace elektroniky G2-2000 Model G2-4000
| Zesílení |
0,5 e-/ADU
(1 × 1 binning) |
| |
0,8 e-/ADU (jiný
binning) |
| Systémový čtecí šum |
7 e- RMS
(Nízkošumový mód) |
| |
9 e- RMS
(Náhled) |
| Stažení celého snímku |
6,7 s (Nízkošumový mód) |
| |
4,5 s (Náhled) |
Specifikace elektroniky G2-4000 Poznámky:
Binning může být libovolně kombinován v obou
osách. Čas stažení platí pro USB 2.0 připojení k PC a může se lišit v
závislosti na USB hubech, řídicím PC apod.
Chlazení čipu
Regulované dvoustupňové termoelektrické chlazení CCD čipu
až o 50 °C pod okolní teplotu s
nuceným oběhem vzduchu a přesností +/-0,1 °C zajišťuje velmi nízký temný proud pro
dlouhé expozice.
| Chlazení CCD čipu |
Termoelektrické (Peltiérovy) články |
| Počet článků |
Dva stupně |
| Maximální ΔT |
>50 °C pod
okolím |
| |
45 °C pod okolím (při
85% chlazení) |
| Přesnost regulace |
0,1 °C |
| Chlazení horké strany |
Nucený oběh vzduchu (ventilátor) |
Specifikace chlazení CCD
Ventilátor a výstupy vzduchu na zadní straně
kamery Poznámky:
Není doporučeno chladit na maximální výkon, protože
kamera pak není schopna teplotu regulovat pokud okolní
teplota roste. Typicky je vhodné používat maximálně 90%
chladicího výkonu. To zpravidla poskytuje dostatečnou
rezervu výkonu k udržení konstantní teploty CCD i pokud
teplota okolí stoupne o několik stupňů Celsia. Kapalinové chlazení horké strany je k dispozici pro
všechny kamery G2. Kontaktujte výrobce pro detaily. Efektivita chlazení závisí na okolním prostředí a
také na napájecím zdroji. Pokud napájecí napětí klesne pod
12 V, maximální rozdíl teplot
se sníží.
Záložka Chlazení nástroje pro ovládání CCD kamer
programu SIPS Mechanické specifikace
Kompaktní a robustní hlava kamery měří 114 × 114 × 65 mm.
Varianta kamery se zabudovaným filtrovým kolem je hlubší a
měří 77,5 mm.
Hlava je vyrobena CNC obráběním z kvalitního duralu. Vlastní
hlava obsahuje USB-B konektor a konektor pro 12 V DC napájení.
Integrovaná mechanická závěrka dovoluje vyčítání obrazů bez
rozmazání, stejně jako automatické pořizování temných snímků,
nezbytné pro bezobslužné robotické aplikace. Integrované
filtrové kolo má 5 pozic pro standardní 1,25 palcové filtry v
objímkách se závitem. Varianta filtrového kola s 6 pozicemi
pro stejné filtry bez objímek (pouze sklo) je také k
dispozici.
Kamera G2 bez filtrového kola, s interním filtrovým
kolem a s připojeným externím filtrovým kolem (vlevo). USB
konektor je na levé straně a napájecí konektor na pravé
straně hlavy kamery.
| Interní mechanická závěrka |
Ano, clonková závěrka |
| Nejkratší expoziční doba |
0,1 s |
| Nejdelší expoziční doba |
Limitována pouze saturací čipu |
| Interní filtrové kolo |
5 pozic pro 1,25" objímky se závitem nebo pro D31 mm
filtry bez objímek |
| |
6 pozic pro D26,5 mm filtry bez objímek |
| Velikost hlavy |
114 × 114 × 77,5 mm (s interním filtrovým
kolem) |
| |
114 × 114 × 65 mm (bez filtrového kola) |
| Vzdálenost ohniskové roviny |
29 mm (s interním
filtrovým kolem) |
| |
16,5 mm (bez filtrového kola) |
| |
33,5 mm (s externím filtrovým kolem) |
| Hmotnost hlavy kamery |
1,15 kg (s interním filtrovým kolem) |
| |
1,05 kg (bez filtrového kola) |
| |
1,70 kg (s externím filtrovým kolem
„XS“) |
| |
1,95 kg (s externím filtrovým kolem
„S“) |
Mechanické specifikace Bez ohledu na to, jestli je kamera vybavena interním
filtrovým kolem nebo ne, čelní rozměry jsou vždy shodné. Také
montážní závity pro adaptéry dalekohledů jsou stejné, takže
obě varianty jsou kompatibilní se stejnou sadou adaptérů pro
optický systém.
Čelní rozměry kamer G2 s interním filtrovým
kolem Boční (vlevo) a spodní (vpravo) rozměry kamer G2 s
interním filtrovým kolem Jediný rozdílný rozměr u varianty bez interního filtrového
kola je tloušťka čelního pláště kamery. To přirozeně ovlivňuje
vzdálenost ohniskové roviny (Back Focal Distance), ale k
dispozici jsou mechanické vložky, kompenzující tyto rozdíly
(viz diagram v podkapitole „Systém kamer G2“
nahoře).
Čelní rozměry kamer G2 s externím filtrovým kolem
„XS“ Boční (vlevo) a spodní (vpravo) rozměry kamer G2 s
externím filtrovým kolem „XS“ Externí filtrové kolo velikosti „S“ má větší průměr
(viz. Externí filtrová kola), vzdálenosti čelní
roviny od senzoru jsou ale u všech externích kol
identické.
Napájecí zdroj
Napájení 12 V DC dovoluje kameře pracovat z jakéhokoliv
(i nestabilizovaného) zdroje včetně baterií, síťových adaptérů
apod. S kamerou je dodáván univerzální 100–240 V AC/50–60 Hz, adaptér
o výkonu 60 W. Ačkoliv spotřeba
kamery nepřesahuje 30 W,
dvojnásobná rezerva 60 W zdroje
zajišťuje kvalitní napájení bez rušení a šumů.
| Napájení hlavy kamery |
12 V DC |
| Spotřeba kamery |
15 W bez chlazení |
| |
40 W chlazení 100% |
| Napájecí konektor |
5,5/2,5 mm, + uprostřed |
| Vstupní napětí adaptéru |
100-240 V AC/50-60 Hz |
| Výstupní napětí adaptéru |
12 V DC/5 A |
| Maximální výkon adaptéru |
60 W |
Specifikace napájecího zdroje Poznámky:
Spotřeba kamery je měřena na napájecí straně
(230 V/50 Hz) 12 V zdroje. Kamera obsahuje vlastní zdroje, takže může být
napájena z nestabilizovaného zdroje 12 V DC. Vstupní napětí může být mezi 10 a
14 V. Nicméně některé parametry
(např. efektivita chlazení) se zhoršují jakmile napájecí
napětí poklesne pod 11 V. G2CCD kamera měří napájecí napětí a poskytuje údaje
ovládacímu software. Vstupní napětí je zobrazováno v záložce
Chlazení nástroje CCD kamera programu
SIPS. Tato vlastnost je užitečná zejména pokud je kamera
napájena bateriemi.
Napájecí zdroje 12 V DC/5 A pro
kameru G2 Upozornění: Napájecí konektor na hlavě kamery má kladný pól na
středovém kontaktu. Ačkoliv moderní zdroje vždy používají tuto
polaritu konektoru, vždy, když používáte jiný než dodaný
zdroj, přesvědčte se, že má konektor se správnou
polaritou. Volitelné příslušenství
Hlava kamery může být kombinována s rozličným příslušenstvím
podle požadavků cílové aplikace (použitý optický systém, potřebné
filtry, automatická pointace atd.).
Adaptéry dalekohledů
Ke kamerám G2 je nabízena řada adaptérů pro dalekohledy
nebo fotografické objektivy. Uživatel může zvolit jakýkoliv
jiný adaptér podle potřeby a další adaptéry mohou být také
objednány separátně.
Je možné volit mezi následujícími adaptéry objektivů nebo
dalekohledů:
 |
| 2" okulárový adaptér |
| Adaptér pro 2" okulárový výtah. |
|
 |
| T-závit krátký |
| Vnitřní závit M42 × 0,75 mm, hloubka 7,5 mm. |
|
 |
| T-závit s 55 mm
BFD |
| Vnitřní závit M42 × 0,75 mm. |
| Zachovává vzdálenost ohniskové roviny 55 mm. |
|
 |
| Adaptér M48 × 0,75
krátký |
| Adaptér s vnitřním závitem M48 × 0,75, hloubka 7,5 mm. |
|
 |
| Adaptér M48 × 0,75
s 55 mm BFD |
| Vnitřní závit M48 × 0,75 mm. |
| Zachovává vzdálenost ohniskové roviny 55 mm. |
|
 |
| Adaptér objektivů Pentax (Praktica) |
| Vnitřní závit M42 × 1 mm. |
| Zachovává vzdálenost ohniskové roviny 45,5 mm. |
|
 |
| Adaptér M68 × 1 |
| Adaptér s vnitřním závitem M68 × 1. |
|
 |
| Adaptér objektivů Canon EOS |
| Standardní adaptér pro bajonet objektivů
Canon EOS. |
|
 |
| Adaptér objektivů Canon EOS Clip |
| Standardní adaptér pro bajonet objektivů Canon EOS s
možností vložení „clip“ filtru. |
| Tento adaptér je možno použít pouze u kamer s
interním filtrovým kolem. |
|
 |
| Adaptér objektivů Nikon F |
| Standardní adaptér pro bajonet objektivů Nikon
F. |
|
Externí filtrová kola
Pokud není v hlavě kamery zabudováno filtrové kolo, veškerá
elektronika i firmware, určený k jeho ovládání, zůstává
nevyužit. Tyto komponent mohou být jen s drobnými úpravami
použity k ovládání externího filtrového kola. Přední plášť
kamery může být v tomto případě nižší, místo pro interní
filtrové kolo je pak nadbytečné.
G2 kamera s externím filtrovým kolem, Off-Axis
Guider adaptérem a pointační kamerou G1 (vlevo), otevřené
externí filtrové kolo (vpravo) Externí filtrová kola jsou detailně popsána zde.

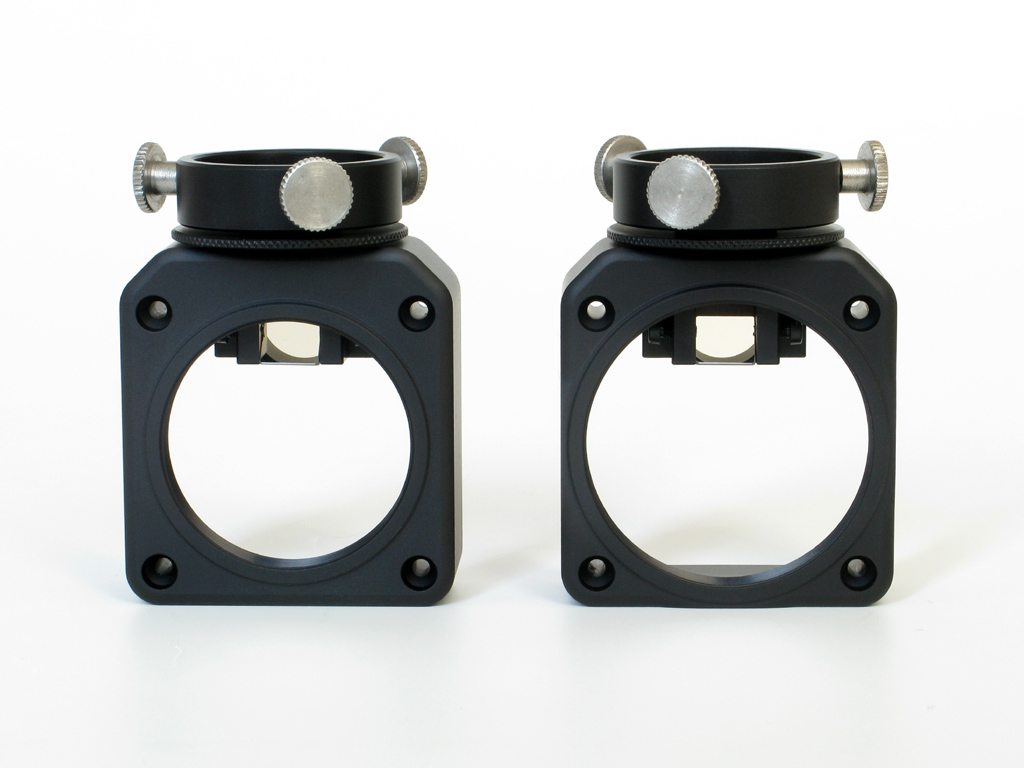

„Off-Axis Guider“ adaptéry
G2 off-axis guider (OAG) je navržen aby dovolil připojení
pointační kamery s 1,25" okulárovým adaptérem, i když samotný
adaptér musí být poněkud kratší aby bylo možné kameru
zaostřit. Kamery G0 jsou navrženy aby je bylo možné s G2OAG
zaostřit a speciální (kratší) verze 1,25" adaptéru pro C-mount
je k dispozici pro kamery G1. Jakákoliv kamera s CS-mount
závitem (zkrácená verze standardu C-mount) může tento adaptér
použít k připojení ke G2OAG.
„Off-Axis guider“ adaptéry jsou k dispozici
se závity M42×0.75 mm (T-závit) nebo M48×0.75 mm „Off-Axis Guider“ adaptéry jsou detailně popsány
zde.
Pointační kamery
Kamery G0 a G1 jsou zcela nezávislá zařízení s vlastním USB
připojením k řídicímu PC. Jsou zde zmíněny jen aby nebyla
opomenuta významná část celého systému.
Samostatná pointační a zobrazovací kamera G1-0301
je vybavena USB rozhraním a standardním „AutoGuider“
portem Kamery G0 a G1 mohou být použity na G2 OAG, na samostatném
pointačním dalekohledu nebo pro jakékoliv další zobrazovací
aplikace, jako např. snímání Měsíce a planet apod. Obě kamery
G0 i G1 mohou sdílet „Gx Camera Ethernet Adapter“ s až
3 dalšími kamerami Gx a být tak ovládány přes počítačovou
síť.
Kamery G0 a G1 jsou detailně popsány zde.
Gx Camera Ethernet Adapter
Zařízení „Gx Camera Ethernet Adapter“ dovoluje
připojení až 4 kamer Gx libovolného typu na jedné straně a
1 Gbps Ethernet rozhraní a druhé straně. Tento adaptér tak
dovolují ovládání připojených kamer Gx s použitím
směrovatelného protokolu TCP/IP na prakticky neomezenou
vzdálenost.
Jednotka „Gx Camera Ethernet Adapter“ je k
dispozici v několika variantách, jejich funkčnost je ale
shodná Jednotky „Gx Camera Ethernet Adapter“ jsou detailně
popsány zde.
Uchycení kamery přímo na montáž
Kamery G2 jsou vybaveny standardním stativovým závitem v
horní části hlavy kamery. Volitelně je možné k tomuto závitu
uchytit lichoběžníkovou lištu (tzv. „rybinu“) o rozměru
1,75 palce (standard Vixen). Pomocí této lišty lze přímo tělo
kamery, např. s připojeným fotografickým objektivem, uchytit
přímo k řadě astronomických montáží navrhovaných pro tento
standard.
1,75" lišta standardu Vixen pro uchycení hlavy
kamery G2 k montáži Náhradní kontejnery pohlcovače vlhkosti
Kamery G2 jdou dodávány s kontejnerem pro silikagel,
pohlcující vlhkost v chladné komoře CCD, dovolujícím
vyšroubování a vysušení silikagelu ponechaného v kontejneru v
troubě (viz návod na použití kamery).
Standardně je s kamerou dodáván kontejner, který
nepřesahuje profil hlavy kamery. Je vybaven štěrbinou pro
nástroj (nebo např. minci), dovolující povolení a opětovné
utažení kontejneru.
Standardní kontejner (uprostřed) a kontejner
dovolující manipulaci bez nástrojů (vpravo) Samostatně je možné objednat náhradní kontejner, který
usnadní výměnu vysoušeče. Je možné vysušit náhradní kontejner
a jen jej poté vyměnit v kameře. K náhradním kontejnerům je
dodávána i utěsněná zátka.
Náhradní kontejner je dodáván i ve variantě dovolující
povolené a utažení bez použití nástroje. Tento kontejner je
ale delší a přesahuje profil kamery. Pokud není volné místo za
kamerou kritické, tento kontejner může výměnu vysoušeče ještě
usnadnit.
Barevné varianty kamer
Hlava kamery je k dispozici v několika barevných variantách
střední stěny. Aktuální nabídka je k dispozici na WWW
stránkách výrobce.
Kamera G2 s barevnými variantami střední
stěny Podpora software
Výkonný program pro řízení kamery a manipulaci se snímky SIPS
(Scientific Image Processing System) je dodáván spolu s kamerou.
SIPS dovoluje řídit expozici, chlazení, filtrové kolo, pořizuje
automatické sekvence, provádí kompletní kalibraci apod. Obsahuje
také pokročilé nástroje jako např. automatickou registraci a
skládání dílčích snímků se sub-pixelovou přesností, blikání
snímků, obrazové filtry, profily a řadu dalších nástrojů.
Scientific Image Processing System Program SIPS je zdarma ke stažení z tohoto www serveru.
K dispozici jsou také ovladače standardu ASCOM a také ovladače
programové systémy třetích stran (např. TheSkyX, MaxIm DL,
AstroArt, atd.). Navštivte stránku download tohoto www serveru se seznamem všech
ovladačů.
Automatická pointace
Programový systém SIPS dovoluje automatickou pointaci
montáže dalekohledu s použitím samostatné pointační kamery.
Správně a spolehlivě pracující automatická pointace
využívající výhod výpočetního výkonu počítačů PC (např.
výpočet centroidu pointační hvězdy z mnoha pixelů dovolující
dosažení sub-pixelové přesnosti) není úplně triviální úkol.
Tomu odpovídá i množství parametrů, které je nutno programu
zadat (nebo nechat automaticky určit).
Okno nástroje „Guider“ programu
SIPS Nástroj „Guiding“ pak dovoluje automatickou pointaci
zapínat a vypínat, kalibrovat parametry pointace a
přepočítávat je po změně deklinace dalekohledu bez nutnosti
nové kalibrace. Nová kalibrace také odpadá po přeložení
německé montáže. Okno také zobrazuje časové průběhy zjištěných
odchylek pointační hvězdy v obou osách od referenční polohy.
Délka vlastního průběhu i rozsah grafů jsou volně
nastavitelné, takže jejich zobrazení lze přizpůsobit
nepřesnostem a délce periodické chyby dané montáže. Také je
zobrazován kompletní záznam o kalibraci, zjištěných
odchylkách, provedených korekcích apod. Záznam lze kdykoliv
uložit do textového souboru.
Alternativou klasické pointace je mezisnímková pointace,
navržená pro moderní montáže, které jsou natolik přesné, že
udrží chod se sub-pixelovou přesností po dobu jediné expozice
a viditelné nepravidelnosti se objeví až za dobu přesahující
několik expozic. Mezisnímková pointace pak provádí jemné
opravy polohy montáže mezi jednotlivými expozicemi, což
zamezuje „cestování“ snímaných objektů po ploše
detektoru během doby pozorování. Tato metoda pointace používá
hlavní kameru, nevyužívá další pointační kameru a přirozeně
nepotřebuje ani OAG nebo samostatný pointační dalekohled.
Parametry mezisnímkové pointace v záložce
Pointace okna nástroje Kamera Pokročilá rekonstrukce barev z barevných kamer
Barevné CCD snímače mají červené, zelené a modré filtry
(Bayerova maska) aplikovány přímo na jednotlivé pixely.
Schema CCD detektoru s Bayerovou maskou (vlevo) a
zvetšená část syrového obrazu pořízeného barevnou kamerou
(vpravo) Každý pixel registruje světlo pouze určité barvy (červené,
zelené nebo modré). Barevný snímek ale obsahuje informaci o
všech barvách v každém pixelu. Je tedy nezbytné dopočítat
ostatní barvy z hodnot okolních pixelů..
Existuje řada způsobů jako dopočítat chybějící barvy
jednotlivých pixelů — od jednoduchého
rozšíření barev do okolních pixelů (tato metoda vede k
obrázkům s viditelnými barevnými chybami) přes přesnější
metody bilineární nebo bikubické interpolace okolních pixelů
až po sofistikované víceprůchodové metody.
Bilineární interpolace poskytuje výrazně lepší výsledky než
prosté rozšíření chybějících barev do okolních pixelů a přitom
je dostatečně rychlá. Pokud je ale rozlišení optiky blízké
velikosti jednotlivých pixelů, u jemných detailů vznikají
barevné artefakty, jak ukazuje obrázek dole vlevo.
Syrový obraz nahoře s barvami dopočítanými
bi-lineární interpolací (vlevo) a stejný syrový snímek, ale
zpracovaný víceprůchodovým algoritmem rekonstrukce barev
(vpravo) Víceprůchodová metoda je výrazně pomalejší ve srovnání
s jednoprůchodovou bilineární interpolací, její výsledky jsou
ale zejména v detailech výrazně lepší. Tato metoda dovoluje
využít rozlišení barevných kamer skutečně na maximum.
SIPS nabízí volbu metody interpolace Bayerovy masky
v nástrojích „Image Transform“ i „New Image
Transform“. Pro rychlé náhledy nebo v případě, že nejmenší
zobrazený detail svými rozměry hodně převyšuje velikost
jednoho pixelu (ať již vlivem optiky či atmosféry), je rychlá
bilineární interpolace dostačující. Pro nejlepší výsledky je
ale vhodné použít víceprůchodovou metodu.
Dodávky a balení
Kamery G2CCD jsou dodávány v pevných kufřících
s pěnovou výplní obsahující:
Hlavu kamery s uživatelem zvoleným adaptérem. Standardně
je dodáván 2" adaptér. Pokud je kamera objednána spolu
s filtrovým kolem a případně s filtry, kolo je zamontováno
v hlavě a osazeno zvolenými filtry. Napájecí zdroj 100-240 V AC/12 V DC
s 1.8 m výstupním kabelem. 5 m dlouhý USB A-B kabel pro
připojení kamery k počítači. USB Flash Drive s ovladači kamery, instalací programu
SIPS, elektronickou dokumentací a PDF verzí manuálu
kamery. Tištěnou kopii manuálu kamery.

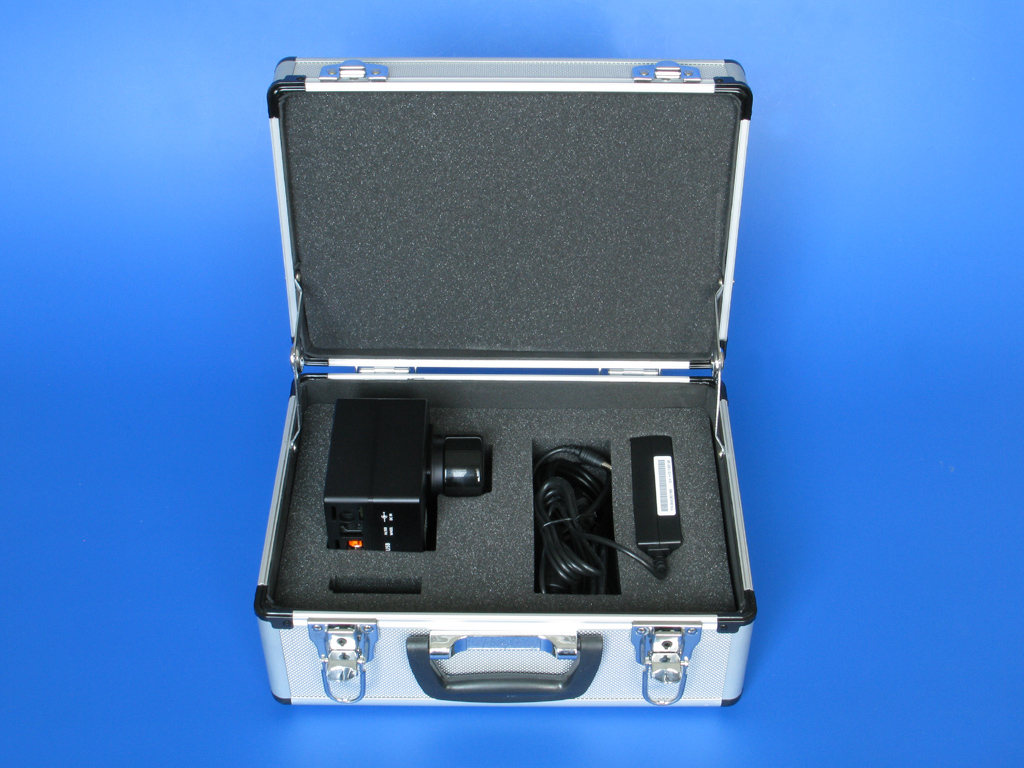

Kamery G2 jsou dodávány v kufříku vyplněném pěnou
(vlevo), pokud je kamera objednána s externím filtrovým kolem,
je použit větší kufřík (vpravo) Galerie snímků

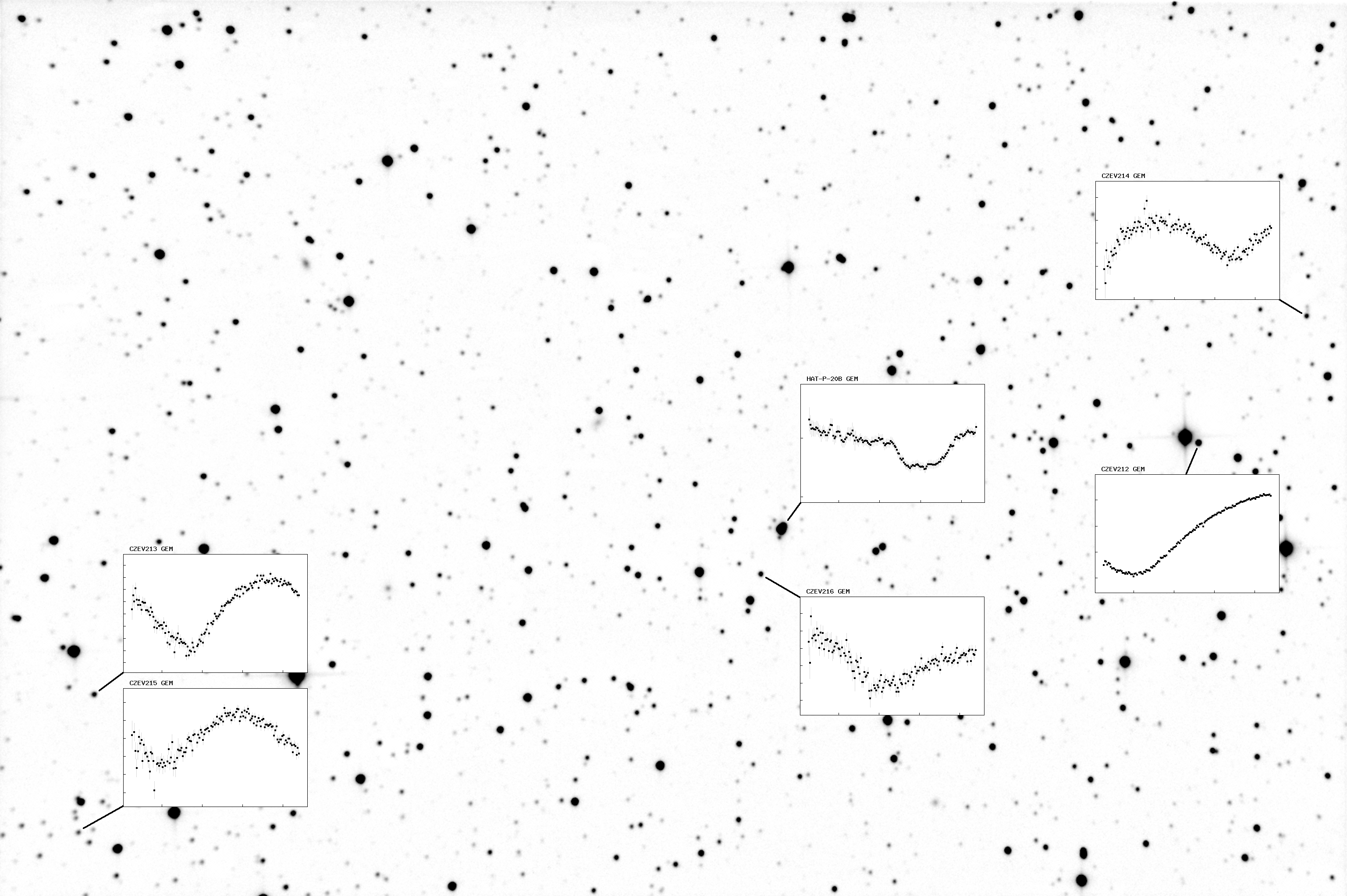

Ukázky snímků pořízených kamerami G2.
 |
| Objekt |
IC443 mlhovina „Medůza“ |
| Autor |
Nicolas Kizilian |
| Kamera |
G2-8300 |
| Filtry |
Hα, OIII |
| Expozice |
8,5 hodin |
| Dalekohled |
William Optics Zenithstar 66 |
|
 |
| Objekt |
zbytek po supernově Simeis 147 |
| Autor |
Nicolas Kizilian |
| Kamera |
G2-8300 |
| Filtry |
Hα, OIII |
| Expozice |
42 hodin |
| Dalekohled |
William Optics Zenithstar 66 |
|
 |
| Objekt |
NGC 6939, NGC 6946, Barnard 150, Sharpless 129,
Ou4, VdB 140 |
| Autor |
Nicolas Kizilian |
| Kamera |
G2-8300 |
| Filtry |
RGB, narrow-band |
| Expozice |
47 hodin |
| Dalekohled |
William Optics Zenithstar 66 |
|
 |
| Objekt |
NGC7023 „Kosatec“ |
| Autor |
Nicolas Kizilian |
| Kamera |
G2-8300 |
| Filtry |
Astrodon LRGM |
| Expozice |
6 hodin |
| Dalekohled |
William Optics Zenithstar 66 |
|
 |
| Objekt |
IC1396 mlhovina „Sloní chobot“ |
| Autor |
Nicolas Kizilian |
| Kamera |
G2-8300 |
| Filtry |
Hα, OIII |
| Expozice |
6 hodin |
| Dalekohled |
William Optics Zenithstar 66 |
|
 |
| Objekt |
NGC6888 mlhovina „Srpek“ a mlhovina
„Mýdlová bublina“ |
| Autor |
Nicolas Kizilian |
| Kamera |
G2-8300 |
| Filtry |
Hα, OIII |
| Expozice |
9 hodin |
| Dalekohled |
William Optics Zenithstar 66 |
|
 |
| Objekt |
NGC7635 mlhovina „Bublina“ a okolí |
| Autor |
Nicolas Kizilian |
| Kamera |
G2-8300 |
| Filtry |
Astrodon Hα,OIII |
| Expozice |
10,5 hodin |
| Dalekohled |
William Optics Zenithstar 66 |
|
 |
| Objekt |
NGC 4038 „Antennae“ |
| Autor |
Marco Burali |
| Kamera |
G2-4000 |
| Filtry |
LRGB |
| Expozice |
3 hodin |
| Dalekohled |
TOA 150, f/5.8 |
|
 |
| Objekt |
NGC4725, NGC4712, NGC4747 |
| Autor |
Marco Burali |
| Kamera |
G2-4000 |
| Filtry |
LRGB |
| Expozice |
5 hodin |
| Dalekohled |
TSA 120, f/5.8 |
|
 |
| Objekt |
M42 „Velká mlhovina v Orionu“ |
| Autor |
Reinhold Wittich |
| Kamera |
G2-8300 |
| Filtry |
LRGB, Hα, OIII and
SII |
| Expozice |
více jak 10 hodin |
| Dalekohled |
300 mm Newton |
|
 |
| Objekt |
Mlhovina „Sloní chobot“, část komplexu
IC1396 v Kefeovi |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 |
| Filtry |
Hα, OIII and SII |
| Expozice |
28 hodin |
| Dalekohled |
300 mm
f/4,5 astrograf |
|
 |
| Objekt |
Mlhoviny „Plamen“ a „Koňská hlava“
v Orionu |
| Autor |
Jan Čamek |
| Kamera |
G2-8300 |
| Filtry |
Astrodon Ha, Baader LRGB |
| Expozice |
7,2 hodiny |
| Dalekohled |
300 mm
f/2,9 astrograf |
|
 |
| Objekt |
Mlhovinový komplex IC1805 |
| Autor |
Jan Čamek |
| Kamera |
G2-8300 |
| Filtry |
Astrodon Ha+OIII (bi-color) |
| Expozice |
14 hodin |
| Dalekohled |
300 mm
f/2,9 astrograf |
|
 |
| Objekt |
Galaxie M33 „Větrník“ |
| Autor |
Jan Čamek |
| Kamera |
G2-8300 |
| Filtry |
Astrodon Ha+OIII, Baader LRGB, IDAS LPS2 |
| Expozice |
12 hodin |
| Dalekohled |
300 mm
f/2,9 astrograf |
|
 |
| Objekt |
Mlhovina M78 |
| Autor |
Jan Čamek |
| Kamera |
G2-8300 |
| Filtry |
Baader LRGB |
| Expozice |
6,2 hodiny |
| Dalekohled |
300 mm
f/2,9 astrograf |
|
 |
| Objekt |
Mlhovina NGC2244 „Růžicová“ |
| Autor |
Jan Čamek |
| Kamera |
G2-8300 |
| Filtry |
Astrodon Ha 5 nm,
OIII 3 nm (bi-color) |
| Expozice |
9 hodin |
| Dalekohled |
300 mm
f/2,9 astrograf |
|
 |
| Objekt |
Galaxie NGC5128 „Centaurus A“ |
| Autor |
Jan Čamek |
| Kamera |
G2-8300 |
| Filtry |
Baader LRGB |
| Expozice |
6,6 hodiny |
| Dalekohled |
300 mm
f/2,9 astrograf |
|
 |
| Objekt |
Mlhovinový komplex NGC6914 |
| Autor |
Jan Čamek |
| Kamera |
G2-8300 |
| Filtry |
Baader LRGB |
| Expozice |
6 hodin |
| Dalekohled |
300 mm
f/2,9 astrograf |
|
 |
| Objekt |
WR134, mlhovina kolem Wolf Rayetovy hvězdy
v Labuti |
| Autor |
Tommy Nawratil |
| Kamera |
G2-8300 (LRGB + Hα +
OIII filtry) |
| Dalekohled |
25 cm f/4
Newton |
|
 |
| Objekt |
NGC7000 „Severní Amerika“ a IC5070
„Pelikán“ |
| Autor |
Ondřej Podlucký |
| Kamera |
G2-8300 (+ úzkopásmové filtry) |
| Expozice |
43 hodin (oba snímky tvořící
mozaiku) |
| Dalekohled |
Borg 101ED + F4ED reducer |
|
 |
| Objekt |
M8 „Laguna“ |
| Autor |
David Kennedy |
| Kamera |
G2-8300 (+ Ha, R, G, B filtry) |
| Expozice |
9,5 hodiny |
| Dalekohled |
Borg 60 ED |
|
 |
| Objekt |
IC1396 „Sloní chobot“ |
| Autor |
Ondřej Podlucký |
| Kamera |
G2-8300 (+ úzkopásmové filtry) |
| Expozice |
27 hodin |
| Dalekohled |
Borg 101ED + F4ED reducer |
|
 |
| Objekt |
Oblast Lambda Centauri |
| Autor |
David Kennedy |
| Kamera |
G2-8300 (+ Ha, R, G, B filtry) |
| Expozice |
8,9 hodiny |
| Dalekohled |
71fl miniBorg F/7.8 |
|
 |
| Objekt |
NGC6888 Srpek |
| Autor |
Jonas Fiedler |
| Kamera |
G2-8300 (+ Ha, R, G, B filtry) |
| Expozice |
4,5 hodiny |
| Dalekohled |
Takahashi FSQ 106 |
|
 |
| Objekt |
Mlhovina NGC1499 Kalifornie |
| Autor |
Ondřej Podlucký |
| Kamera |
G2-8300 (+ úzkopásmové filtry) |
| Expozice |
28 hodin |
| Dalekohled |
Borg 101ED + F4ED reducer |
|
 |
| Objekt |
NGC660 |
| Autor |
Stefano Campani |
| Kamera |
G2-8300 s H-alfa a RGB filtry |
| Expozice |
6,4 hodin |
| Dalekohled |
24" (610 mm) RNT
Newton |
|
 |
| Objekt |
NGC660 |
| Autor |
Stefano Campani |
| Kamera |
G2-8300 s H-alfa a RGB filtry |
| Expozice |
10,6 hodin |
| Dalekohled |
24" (610 mm) RNT
Newton |
|
 |
| Objekt |
IC348 |
| Autor |
Miloš Hroch |
| Kamera |
G2-8300 |
| Dalekohled |
200 mm, f/2,9
astrograf (f/4 zrcadlo + 0,73×
ASA korektor) |
|
 |
| Objekt |
NGC281 „Pacman nebula“ |
| Autor |
Miloš Hroch |
| Kamera |
G2-8300 |
| Dalekohled |
200 mm, f/2,9
astrograf (f/4 zrcadlo + 0,73×
ASA korektor) |
|
 |
| Objekt |
VdB14, VdB15 |
| Autor |
Miloš Hroch |
| Kamera |
G2-8300 |
| Dalekohled |
200 mm, f/2,9
astrograf (f/4 zrcadlo + 0,73×
ASA korektor) |
|
 |
| Objekt |
NGC7380 „Wizard nebula“ |
| Autor |
Miloš Hroch |
| Kamera |
G2-8300 |
| Dalekohled |
200 mm, f/2,9
astrograf (f/4 zrcadlo + 0,73×
ASA korektor) |
|
 |
| Objekt |
Mlhovina IC5070 „Pelikán“ |
| Autor |
Thomas Jäger |
| Kamera |
G2-8300 |
| Dalekohled |
12" (305 mm) f/3,8
astrograf |
|
 |
| Objekt |
M20 „Trifid“ |
| Autor |
David Kennedy |
| Kamera |
G2-8300 |
| Dalekohled |
Vixen VC200L s reduktorem |
|
 |
| Objekt |
Kometa C2009 P1 Garradd u M71 |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 |
| Dalekohled |
185mm f/3,9 astrograph |
|
 |
| Objekt |
IC1396 „Chobot“ |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 (+ úzkopásmové filtry) |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
NGC5128 „Centaurus A“ |
| Autor |
David Kennedy |
| Kamera |
G2-8300 |
| Dalekohled |
Vixen VC200L s reduktorem |
|
 |
| Objekt |
M101 |
| Autor |
Christoph Gerhard |
| Kamera |
G2-8300 |
| Dalekohled |
7-inch Maksutov |
|
 |
| Objekt |
NGC6559 |
| Autor |
Resa Ghanawistschi |
| Kamera |
G2-8300 |
| Dalekohled |
Pentax 75SDHF |
|
 |
| Objekt |
NGC7000 „Severní Amerika“ |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 (+ úzkopásmové filtry) |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
M101 |
| Autor |
Manferd Fischer |
| Kamera |
G2-8300 |
| Dalekohled |
ASA N8 |
|
 |
| Objekt |
IC405, IC410 |
| Autor |
Ondřej Podlucký |
| Kamera |
G2-8300 (+ úzkopásmové filtry) |
| Dalekohled |
Borg 101ED + F4ED reducer |
|
 |
| Objekt |
NGC2237 „Roseta“ |
| Autor |
Ondřej Podlucký |
| Kamera |
G2-8300 (+ úzkopásmové filtry) |
| Dalekohled |
Borg 101ED + F4ED reducer |
|
 |
| Objekt |
IC434 mlhovina „Koňská hlava“ |
| Autor |
Ondřej Podlucký |
| Kamera |
G2-8300 (+ H-alfa) |
| Dalekohled |
Borg 101ED + F4ED reducer |
|
 |
| Objekt |
NGC2237 „Roseta“ |
| Autor |
Tsutomu Chikazawa |
| Kamera |
G2-8300 |
| Dalekohled |
Orion CT10 Newton |
|
 |
| Objekt |
M1 „Krabí mlhovina“ |
| Autor |
Tsutomu Chikazawa |
| Kamera |
G2-8300 |
| Dalekohled |
Orion CT10 Newton |
|
 |
| Objekt |
M33 |
| Autor |
Tsutomu Chikazawa |
| Kamera |
G2-8300 |
| Dalekohled |
Orion CT10 Newton |
|
 |
| Objekt |
M51 „Vírová galaxie“ |
| Autor |
Tsutomu Chikazawa |
| Kamera |
G2-8300 |
| Dalekohled |
Orion CT10 Newton |
|
 |
| Objekt |
M81 „Boodeho galaxie“ |
| Autor |
Tsutomu Chikazawa |
| Kamera |
G2-8300 |
| Dalekohled |
Orion CT10 Newton |
|
 |
| Objekt |
NGC4725 |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
NGC891 |
| Autor |
Pavel Cagaš |
| Kamera |
G2-8300 |
| Dalekohled |
250mm f/5.4 Newton |
|
 |
| Objekt |
M33 |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
NGC7000 „Severní Amerika“ |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
„Cave nebula“ |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
NGC6888 (bi-color) „Srpek“ |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
IC1396 „Chobot“ |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
kulová hvězdokupa „Omega Centauri“ |
| Autor |
Robert Knox |
| Kamera |
G2-8300 |
| Dalekohled |
110mm Borg ED |
|
 |
| Objekt |
mlhovina M8 „Laguna“ |
| Autor |
Robert Knox |
| Kamera |
G2-8300 (+ H-alfa) |
| Dalekohled |
110mm Borg ED |
|
 |
| Objekt |
mlhovina Eta Cariane |
| Autor |
Robert Knox |
| Kamera |
G2-8300 (+ H-alfa) |
| Dalekohled |
110mm Borg ED |
|
 |
| Objekt |
M106 |
| Autor |
Martin Myslivec |
| Kamera |
G2-8300 |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
M42 Orion Nebula |
| Autor |
Samuele Gasparini |
| Kamera |
G2-4000 |
| Dalekohled |
SkyWatcher 80ED + 0.85× flattener |
|
 |
| Objekt |
SH2 155 |
| Autor |
Marco Burali |
| Kamera |
G2-4000 (H-alfa + OIII + RGB) |
| Dalekohled |
BRC 250 F5 |
|
 |
| Objekt |
NGC2903 |
| Autor |
Marco Burali |
| Kamera |
G2-4000 |
| Dalekohled |
Takahashi TOA 150 F7 |
|
 |
| Objekt |
Virgo Galaxy Cluster |
| Autor |
Marco Burali |
| Kamera |
G2-4000 |
| Dalekohled |
Takahashi TOA 150 F7 |
|
 |
| Objekt |
NGC7380 |
| Autor |
Marco Burali |
| Kamera |
G2-4000 |
| Dalekohled |
Takahashi TOA 150 F7 |
|
 |
| Objekt |
IC1805 |
| Autor |
Marco Burali |
| Kamera |
G2-4000 |
| Dalekohled |
Takahashi TOA 150 F7 |
|
 |
| Objekt |
NGC884 a NGC869 |
| Autor |
Marco Burali |
| Kamera |
G2-4000 |
| Dalekohled |
Takahashi TOA 150 F7 |
|
 |
| Objekt |
Gama Cygni |
| Autor |
Marco Burali |
| Kamera |
G2-4000 |
| Dalekohled |
Takahashi TOA 150 F7 |
|
Kamery G2-0402, G2-1600 a G2-3200
G2 CCD kamery s CCD detektory KAF jsou určeny pro vědecké
aplikace a pouze výjimečně jsou používány ke snímání
„estetických“ astrofotografií. Následující příklady
reprezentují vědecká pozorování i některé astrofotografie,
pořízené těmito kamerami.
Astronomický výzkum
G2 kamery jsou oceňovány profesionálními vědeckými
pracovníky i amatérskými astronomy, zabývajícími se
vědeckými pozorováními. Zde je jen několik příkladů,
vybraných z obrovského množství pozorování, zahrnujících
objevy extragalaktických nov, fotometrii a astrometrii
planetek, objevy i pravidelná sledování proměnných hvězd,
pozorování tranzitů exoplanet atd.
 |

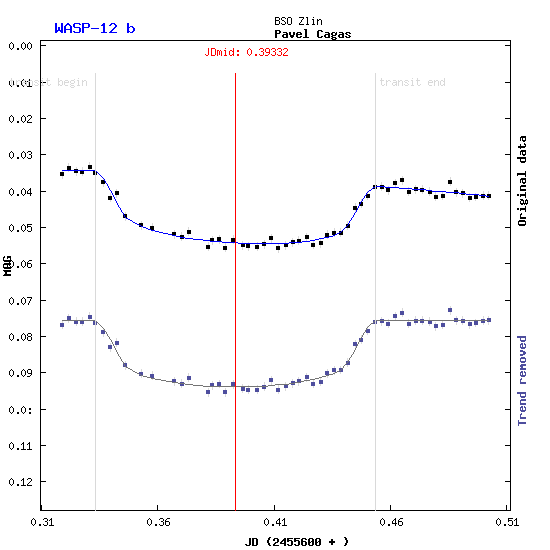

| Objekt |
Tranzit exoplanety WASP 12b |
| Autor |
Pavel Cagaš |
| Kamera |
G2-3200 |
| Dalekohled |
250mm f/5.4 reflektor |
|
Odchylka od ideální křivky pouze 0.8mmag
RMS  |

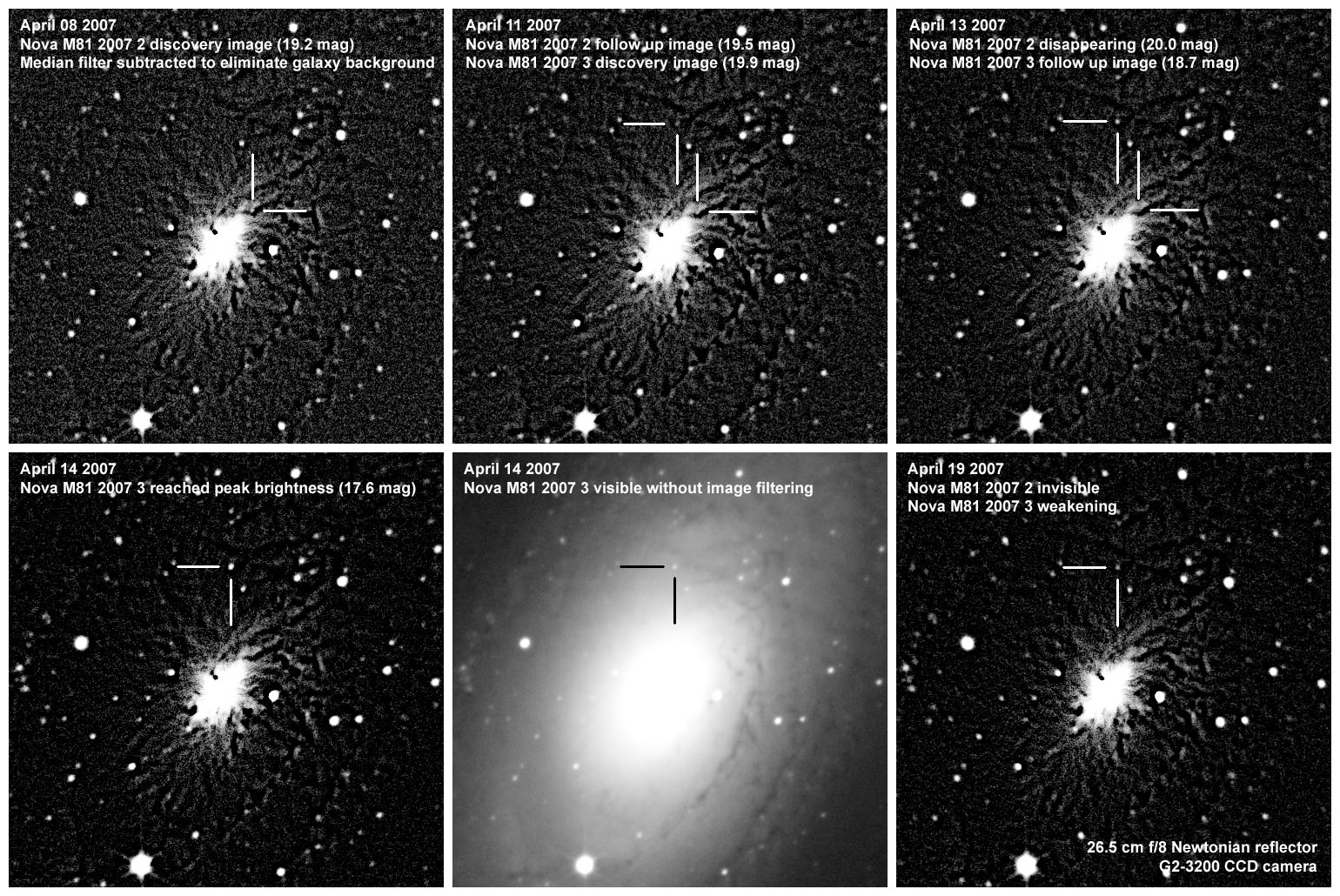

| Objekt |
Dvě novy objevené v galaxii M81 během tří
dní |
| Autor |
Pavel a Petr Cagaš, Václav Přibík |
| Kamera |
G2-3200 |
| Dalekohled |
265mm f/8 reflektor |
|
Tyto objevy drží rekord ve velikosti
dalekohledu, použitého k objevům nov v M81. Druhý
nejmenší dalekohled má zrcadlo o průměru
750mm.  |

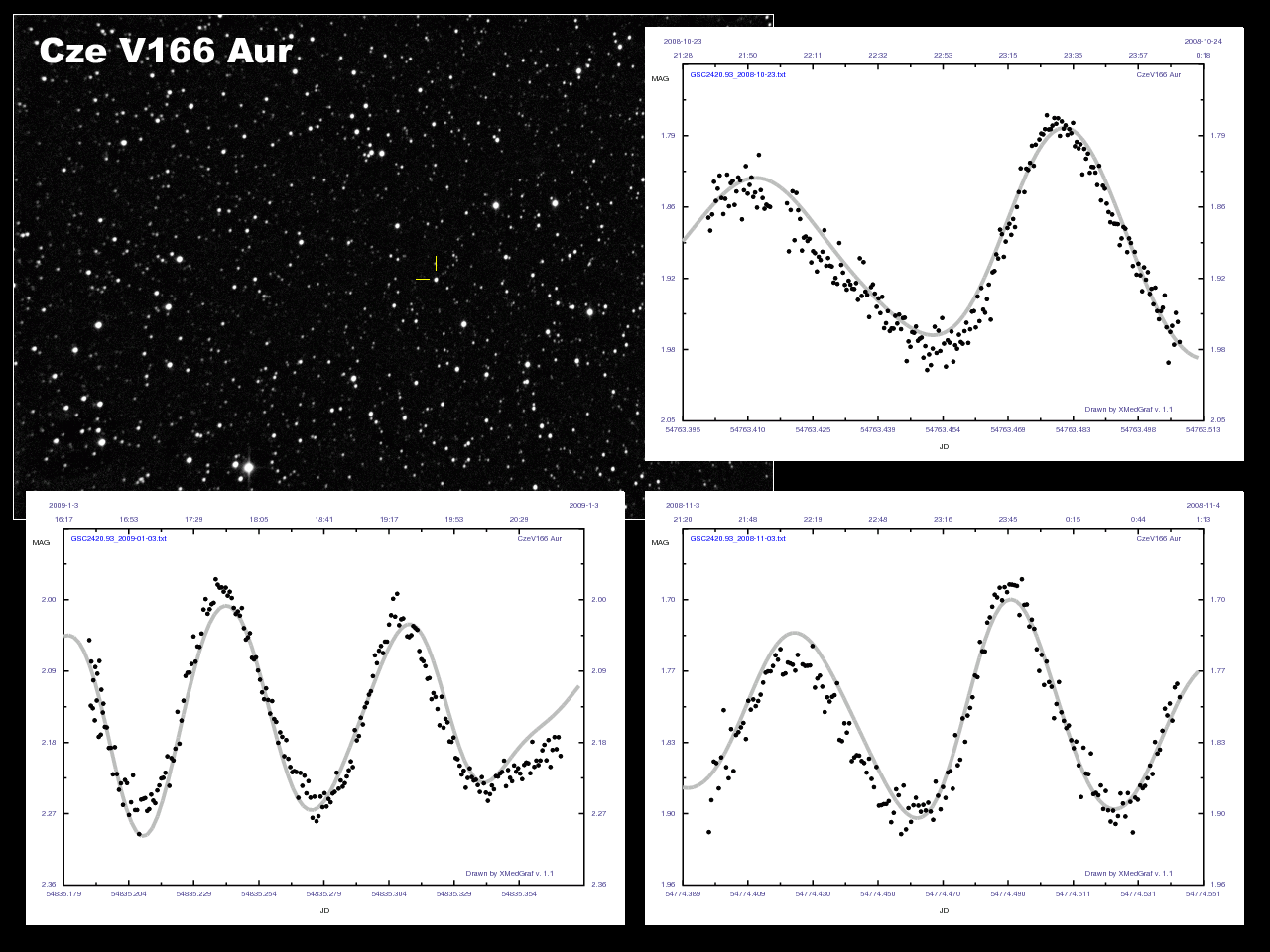

| Objekt |
Nově objevená HADS (High Amplitude Delta
Scuti) proměnná hvězda |
| Autor |
Václav Přibík |
| Kamera |
G2-1600 |
| Dalekohled |
254mm f/4.7 reflektor |
|
 |
| Objekt |
5 nových proměnných hvězd objevených při
pozorování tranzitu exoplanety HAT-P 20b |
| Autor |
Václav Přibík |
| Kamera |
G2-1600 |
| Dalekohled |
254mm f/4.7 reflektor |
|
 |
| Objekt |
9 nov v galaxii M31 |
| Autor |
Kamil Hornoch |
| Kamera |
G2-3200 |
| Dalekohled |
650mm f/3.6 reflektor |
|
 |
| Objekt |
Planetka 2007/TU24 procházející blízko
Země |
| Autor |
Peter Kušnirák |
| Kamera |
G2-3200 |
| Dalekohled |
650mm f/3.6 reflektor |
|
Mikroskopie a materiálové inženýrství
 |
| Objekt |
Sluneční článek — viditelné světlo |
| Autor |
FEKT,VUT v Brně |
| Kamera |
G2-3200 |
|
 |
| Objekt |
Sluneční článek — blízké IR, propustný směr |
| Autor |
FEKT,VUT v Brně |
| Kamera |
G2-3200 |
|
 |
| Objekt |
Sluneční článek — blízké IR, mikroplasmy v závěrném
směru |
| Autor |
FEKT,VUT v Brně |
| Kamera |
G2-3200 |
|
Záření polovodiče (sluneční článek) v blízkém
IR oboru  |
| Objekt |
Paladiová vrstva na wolframovém vzorku
krytém oxidem wolframu |
| Autor |
Institut fyzikální chemie J.
Heyrovského |
| Kamera |
G2-0402 |
|
Elektronový emisní mikroskop, zorné pole kamery
je 800nm (1.5nm/pixel). Astrofotografie
 |
| Objekt |
M57 "Prstencová mlhovina" |
| Autor |
Pavel Cagaš |
| Kamera |
G2-3200 |
| Dalekohled |
265mm f/8 Newton |
|
 |
| Objekt |
M27 "Činka" |
| Autor |
Pavel Cagaš |
| Kamera |
G2-3200 |
| Dalekohled |
265mm f/8 Newton |
|
 |
| Objekt |
Galaxie M101 |
| Autor |
Martin Myslivec |
| Kamera |
G2-3200 |
| Dalekohled |
185mm f/3.9 astrograph |
|
 |
| Objekt |
Galaxie M66 |
| Autor |
Pavel Cagaš |
| Kamera |
G2-1600 |
| Dalekohled |
265mm f/8 Newton |
|
 |
| Objekt |
Kometa "Holmes" |
| Autor |
Pavel Cagaš |
| Kamera |
G2-1600 |
| Dalekohled |
265mm f/8 Newton |
|
 |
| Objekt |
Kulová hvězdokupa M13 |
| Autor |
Pavel a Petr Cagaš |
| Kamera |
G2-3200 |
| Dalekohled |
265mm f/8 Newton |
|
 |
| Objekt |
M81 "Boodeho galaxie" |
| Autor |
Pavel a Petr Cagaš, Václav Přibík |
| Kamera |
G2-3200 |
| Dalekohled |
265mm f/8 Newton |
|
 |
| Objekt |
M16 "Orlí mlhovina" |
| Autor |
Pavel a Petr Cagaš |
| Kamera |
G2-3200 |
| Dalekohled |
265mm f/8 Newton |
|
 |
| Objekt |
M51 "Vírová galaxie" |
| Autor |
Pavel a Petr Cagaš |
| Kamera |
G2-3200 |
| Dalekohled |
265mm f/8 Newton |
|
 |
| Objekt |
M1 "Krabí mlhovina" |
| Autor |
Pavel Cagaš |
| Kamera |
G2-3200 |
| Dalekohled |
265mm f/8 Newton |
|
Snímky jsou publikovány se svolením jednotlivých autorů.
|
